Оцифрованные кривые позволяют измерять кривую, идущую по поверхности детали. Их можно использовать для измерения сечений вокруг детали и построения изображения детали для обратного проектирования.
Место добавления точки на кривую определяется удаленностью точки от ближайшего сегмента.

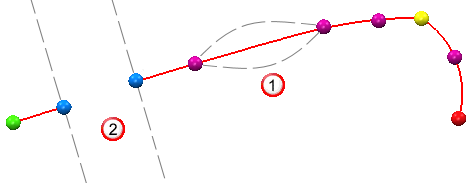

Если новая точка находится:
- В пределах зоны захвата промежуточного отрезка
она добавляется между существующими точками.
- В пределах зоны захвата отрезка разрыва
промежуточный отрезок добавляется между новой точкой и ближайшей существующей точкой, а отрезок разрыва вставляется между новой точкой и дальней точкой из существующих.
- Вне зоны захвата сегмента она присоединяется к началу или концу кривой, в зависимости от того, что ближе.
Параметр «Полилиния» определяет, является ли оцифрованная кривая полилинией или сплайном.
Если оцифрованная кривая является сплайном, параметр «Точность сплайна» задает максимальное расстояние, в пределах кривая сплайна может отличаться от измеренного расположения измеряемых точек. Чем больше используемое значение, тем плавнее кривая проходит через усредненную траекторию точек. Кривая маскирует дефекты поверхности, но может не касаться всех точек. Более низкое значение создает кривую, которая будет более точно проходить через все точки, и дает более точное представление поверхности. Значение «Точность сплайна», равное 0, определяет прохождение кривой через все измеряемые точки.
Цвета точек на кривой
По мере измерения оцифрованной кривой PowerInspect использует цвета для обозначения типа каждой из ее точек. Вы можете менять цвета кривой на странице «Цвета > Кривые» диалогового окна «Параметры». По умолчанию:
- Зеленым цветом обозначается первая точка кривой.
- Красным обозначается последняя точка кривой.
- Синим обозначается точка разрыва.
- Желтым обозначается точка на кромке.
- Фиолетовым цветом обозначаются другие точки на кривой.
Точки, попадающие в несколько категорий, — разноцветные. Например, точка на кромке, которая также является точкой разрыва, отображается как желто-синяя сфера:
