Если установлен флажок Остановка на ошибке на вкладке Имитировать программу, то в случае обнаружения возможной проблемы в изменении моделирование останавливается и отображается сообщение об ошибке. Используйте диалоговое окно Остановка имитации на, чтобы задать тип ошибок, при возникновении которых необходимо остановить моделирование.
Прим.: Вкладка Имитировать программу доступна только при создании измерений для станков с ЧПУ или станков КНС.
Чтобы задать условия обработки ошибок в процессе имитации:

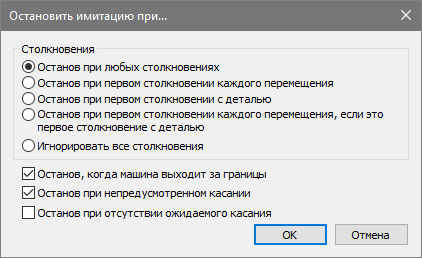

- На вкладке Имитировать программу нажмите кнопку Настроить. Откроется диалог Остановить имитацию при.
- Выберите параметр Столкновения, чтобы задать способ решения проблемы столкновений, обнаруженных PowerInspect. Выберите:
- Останов при любых столкновениях, чтобы при любом столкновении с деталью имитация приостанавливалась, и выводилось сообщение об ошибке.
- Останов при первом столкновении каждого перемещения, чтобы при первом столкновении в перемещении щупа имитация приостанавливалась, и выводилось сообщение об ошибке. Последующие столкновения в перемещении будут игнорироваться.
- Останов при первом столкновении с деталью, чтобы при каждом столкновении с границей детали имитация приостанавливалась, и выводилось сообщение об ошибке. Если щуп продолжает двигаться сквозь деталь, то последующие столкновения будут игнорироваться. Если щуп выходит из детали и сталкивается с ней снова, то при столкновении отображается сообщение об ошибке.
- Останов при первом столкновении каждого перемещения, если это первое столкновение с деталью, чтобы имитация приостанавливалась, и появлялось сообщение об ошибке, когда столкновение является первым в перемещении щупа, а также первым столкновением с деталью. Если щуп продолжает двигаться сквозь деталь, то последующие столкновения будут игнорироваться. Если щуп выходит из детали и сталкивается с ней снова, то при столкновении отображается сообщение об ошибке. Этот параметр используется по умолчанию.
- Игнорировать все столкновения, что продолжить измерение даже при наличии столкновений. В списке Обработка ошибок на вкладке Имитировать программу по-прежнему отображаются все столкновения, но сообщения об ошибках не выводятся.
- Задайте любой другой тип ошибок, которые следует обнаруживать в PowerInspect. Выберите:
- Останов, когда машина выходит за границы, чтобы показывать ошибку, когда щуп выходит за границы.
- Останов при непредусмотренном касании, чтобы показывать ошибку при обнаружении касания рядом с началом перемещения измерения. Зона непредусмотренного касания задается параметрами Безопасное расстояние головки и Защитное расстояние для измерительного инструмента в сборе в диалоге Настройки.
- Останов при отсутствии ожидаемого касания, чтобы отобразить сообщение об ошибке, если ожидаемое касание не обнаружено. Этот флажок не оказывает влияния, если в диалоговом окне Параметры установлен флажок Игнорировать отсутствующие точки касания.
- Нажмите OK, чтобы сохранить изменения.
