Параметр «Базирование из облака точек» позволяет базировать деталь, используя облако точек. Облако точек должно быть аналогичным матмодели и содержать данные из нескольких поверхностей.
Создание базирования из облака точек

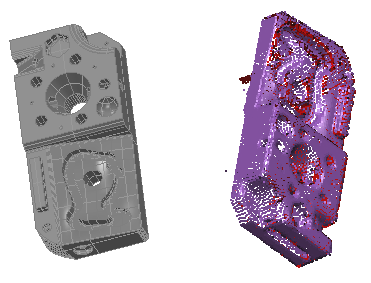

- Откройте матмодель и облако точек на виде матмодели. Например:
- Откройте уровень определения в последовательности измерения.
- Откройте вкладку «Базирования и системы координат» > панель «Базирования» > «По облаку точек». Открывается диалоговое окно Базирование из облака точек.
- Введите имя трассы в поле "Имя".
- Чтобы включить параметры объекта в отчет, выберите опцию Выводить в отчёт.
- Если последовательность измерения содержит составные элементы, использующие результаты измерений, выполненных другими измерительными устройствами или одним устройством, но из разных положений, выберите опцию Использовать преобразованные данные. В результате выполняется преобразование координат устройства в координаты матмодели, что позволяет использовать общую систему координат для всех вычислений.
Выбор этого параметра не даст никаких результатов, если все координаты сеанса были собраны с помощью одного измерительного устройства в одном положении и если в последовательности измерения нет составных элементов.
- Чтобы использовать облако точек частично, установите флажок Использовать выбранное. Это позволяет повысить точность базирования за счет исключения точек, не включенных в деталь.
- В списке Опорное облако точек выберите облако точек, которое необходимо использовать для создания базирования.
Вы также можете нажать кнопку
, чтобы выбрать облако точек на виде матмодели. - Нажмите ОК, чтобы закрыть диалоговое окно и создать объект «Базирование из облака точек».
- Если установлен флажок Использовать выбранное, можно использовать вкладку «Облако точек» > панель «Выбрать» > «Режим выбора», чтобы определить группу точек для исходного вычисления базирования. Можно выбрать группу точек, используя меню выбора области (например, Прямоугольник), а также выбрать три отдельные точки, сгруппированные в равносторонний треугольник на поверхности детали.
- Измерение базирования из облака точек. PowerInspect базирует деталь относительно матмодели и накладывает облако точек поверх детали.
