Произвольные точки на поверхности позволяют инспектировать поверхность путем измерения произвольных точек и их сравнения с номинальными значениями матмодели.
Прим.: Произвольные точки на поверхности доступны только при создании измерений для станков с ручным управлением и с ЧПУ.
Чтобы измерить произвольные точки:
- Создайте группу контроля произвольных точек на поверхности.
- Откройте вкладку «Форма» > панель «Поверхности» > «Произвольная точка». Откроется диалог Произвольные точки на поверхности.

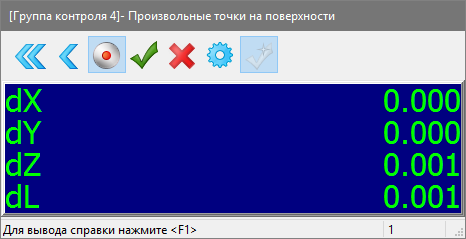

- Измерьте точку на поверхности, которую необходимо проверить. Для обозначения положения измеряемой точки на виде матмодели отображается диск. Отклонение от номинального значения отображается в диалоговом окне Произвольные точки на поверхности. Например:
Цвет диска на виде матмодели и значение dL в диалоге Произвольные точки на поверхности показывают, что точка находится в пределах допуска (зеленый), ниже допуска (синий) или выше допуска (желтый).
- Повторите шаг 3, чтобы измерить другие точки на поверхности.
- Завершив измерение поверхности, нажмите
чтобы сохранить точки и закрыть диалог.
Для просмотра параметров измерения откройте вкладку Информация, а затем группу контроля в последовательности измерения и выберите измерение.
