Наводимые точки на кромке позволяют измерять границу поверхности. Чтобы измерить точку на кромке, необходимо измерить точку на поверхности рядом с кромкой, а потом точку рядом с кромкой.
Прим.: Группы наводимых точек на кромке доступны только при создании измерений для станков с ручным управлением и с ЧПУ.
Чтобы измерить наводимые точки на кромке:
- Создайте группу наводимых точек на кромке и измерьте ее. Откроется диалог Наводимые точки, а на поверхности появится желтый треугольник.

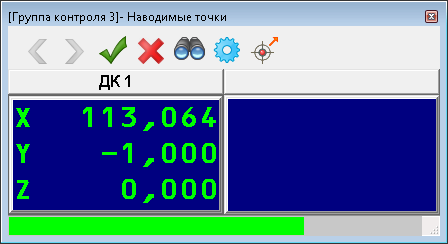

- Измерьте точку на поверхности рядом с треугольником. Положение точки отображается слева от диалога, а строка состояния в нижней части диалога показывает, насколько близко измеряемая точка находится от наводимой точки.
Вы не сможете измерить точку, если щуп находится за пределами Критерия близости, заданного в диалоговом окне Параметры измерения.

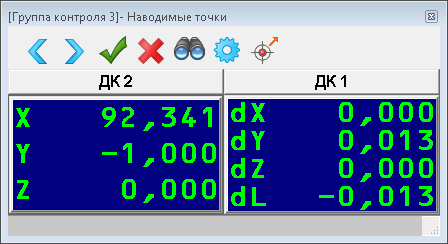

- Измерьте точку на кромке в месте желтого треугольника. Цвет треугольника изменяется на зеленый, и отклонение точки на кромке отображается в правой части диалогового окна. Кроме того, положение следующей наводимой точки отображается в левой части диалога, а желтый треугольник показывает ее положение на модели.
- Нажмите
, чтобы сохранить измерения точки на кромке и измерить следующую точку на кромке. - Повторите шаги 2–4, чтобы измерить несколько точек на кромке. Завершив измерение поверхности, нажмите
чтобы сохранить точки и закрыть диалог.
Чтобы просмотреть параметры измерения, выберите точку в группе контроля и откройте вкладку Информация.
