Когда вы используете плоскость как первый объект базирования СОП, ее ориентация блокирует две оси вращения. Также вы можете использовать нормаль плоскости для блокирования оси смещения.
Чтобы создать базирование СОП с помощью плоскости:
- Выберите вкладку «Главная»> панель «Создать» > «Базирование» > «Базирование СОП», чтобы открыть диалоговое окно Определение базирования СОП.
- Введите Имя базирования.

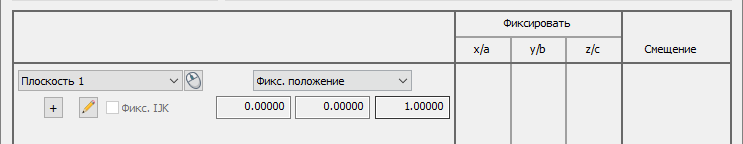

- Выберите плоскость в левом выпадающем списке или нажмите
и выберите элемент на виде матмодели. Например:
Это фиксирует две оси вращения, определяемые ориентацией плоскости.
- Выберите опцию в правом выпадающем списке. Выберите:
- Фиксировать положение, чтобы зафиксировать ориентацию плоскости и заблокировать плоскость в положении вдоль нормали.
- Фиксировать направление, чтобы зафиксировать ориентацию плоскости. Это фиксирует две оси поворота, но позволяет перемещать положение вдоль оси, перпендикулярной плоскости.
- Добавьте оставшиеся ограничивающие объекты к базированию.
- Когда все объекты базирования будут выбраны, нажмите ОК, чтобы сохранить изменения и закрыть диалог.
