В диалоговом окне Параметры для совмещения элементов можно использовать фильтр отдаленных точек для управления границами выбора (например, если требуется удалить ненужные точки, относящиеся к соседним элементам).
PowerInspect определяет точки границы выделенного, вычисляя количество точек в пределах определенного радиуса вокруг каждой точки.
Вы можете установить следующие опции:
- Метод — определяет, как будет применятся фильтр отдаленных точек:
- Включено - применяет фильтр, используя радиус, который вы ввели в поле Радиус.
- Выключено - не применяет фильтр при выборе точек.
- Автоматически - PRODUCT применит фильтр и автоматически определит Радиус и Долю.
- Радиус — введите значение, чтобы использовать определенный радиус.
- Доля — задает процент точек, который должен отфильтрован.

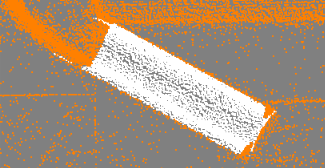

На следующем примере показано выделение точек для цилиндра без применения фильтра отдаленных точек:

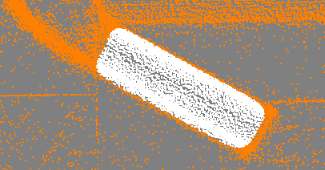

Когда применяется фильтр (Радиус установлен на 5, а Доля на 10%), нежелательные точки удаляются:
