Используйте объект Разностное преобразование для измерения разницы в смещении и поворотах между любыми двумя выбранными базированиями или оптимальными совмещениями.
Чтобы создать объект разностного преобразования:
- Откройте уровень определения в последовательности измерения.
- Откройте вкладку «Базирования и системы координат» > панель «Специальное» > «Разностное преобразование базирования».
- Введите Имя объекта.
- Чтобы включить объект в отчет, выберите опцию Выводить в отчёт.
- В списке «Локальная система координат» выберите систему координат, в которой должен выводиться отчет для разностного предобразования.
- В списке «Опорное базирование 1» выберите базирование, из которого должно вычисляться разностное преобразование.
- В списке «Опорное базирование 2» выберите базирование, относительно которого должно вычисляться разностное преобразование.
- Чтобы экспортировать разностное преобразование в PowerMill как локальную СК, откройте PowerMill.
- Чтобы экспортировать разностное преобразование, выберите параметр:
, чтобы экспортировать разностное преобразование как код УП, используя диалоговое окно Управляющая программа.
, чтобы экспортировать разностное преобразование в PowerMill как рабочую плоскость.Когда вы экспортируете преобразование в PowerMill, если рабочая плоскость существует и является активной, то создается разностное преобразование относительно активной рабочей плоскости PowerMill. Если нет активной локальной СК, то создается новая локальная СК, и разностное преобразование создается относительно глобальной системы координат. Откроется диалог Информация, показывающий параметры преобразования.
, чтобы экспортировать разностное преобразование в файл IGES (.igs, .iges) или в файл Matrix (.mat). - Введите дополнительную информацию об объекте в поле Комментарий.

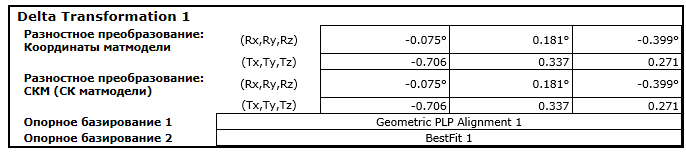

- Нажмите ОК, чтобы закрыть диалог и добавить группу в последовательность измерения. Сведения отображаются на вкладках Информация и Отчет, например:
