Можно разместить объекты Щуп и параметры на уровне определения последовательности измерения или в группе контроля геометрии. Это позволяет задавать и изменять инструмент и параметры измерения для отдельных объектов, а также для ряда объектов или для дерева последовательности целиком.

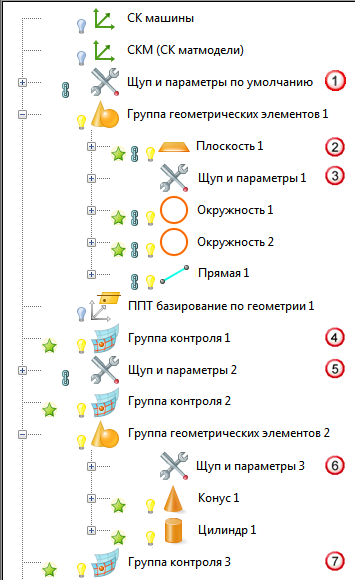

На следующем примере демонстрируется использование объектов «Щуп и параметры» в измерении КНС:
PowerInspect автоматически добавляет объект «Щуп и параметры», когда вы создаете документ. Используйте его, чтобы задать исходный щуп и параметры для измерения.
Плоскость 1 использует параметры, заданные объектом Щуп и параметры по умолчанию.

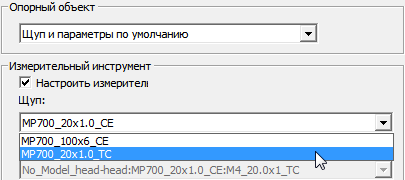

Щуп и параметры 1 переключается на щуп меньшего диаметра для отверстий, использующихся для создания базирования.
Этот объект изменяет только щуп, а остальные отверстия наследуются от опорного объекта. Так как группа не содержит других объектов Щуп и параметры, то используются настройки этого объекта для оставшихся элементов в группе.
Так как объекты Щуп и параметры применяются только к группе, в которой они находятся, Группа контроля 1 автоматически использует параметры, заданные предшествующим ей объектом на уровне Определения в последовательности (в данном случае, Щуп и параметры по умолчанию).
Изменённые параметры пересылаются на измерительное устройство как часть траектории, созданной для Группы контроля 1, а не элементом базирования. Это происходит из-за того, что настройки щупа и параметров обновляются только объектами, которые создают траекторию.

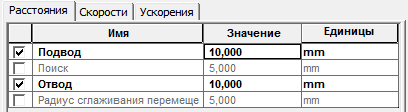

Чтобы избежать столкновений, объект Щуп и параметры 2 увеличивает расстояния подвода и отвода до 10 мм для Группы контроля 2.

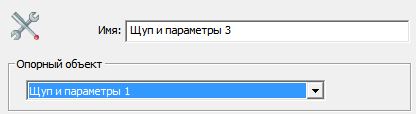

Щуп и параметры 3 использует Щуп и параметры 1 в качестве опорного объекта без внесения каких-либо изменений.
Это заставляет Группу контроля геометрии 2 использовать те же параметры, что и у Группы 1, без необходимости повторного их ввода. PowerInspect также обеспечивает автоматическое отображение всех изменений в объекте «Щуп и параметры 1» в группе контроля геометрии 2.
Группа контроля 3 использует настройки, заданные в объекте Щуп и параметры 2. Если вы хотите вернуться к параметрам, заданным в начале последовательности, можно вставить другой объект «Щуп и параметры», ссылающийся на объект по умолчанию.
