Используйте произвольные точки на кромке, чтобы вручную измерить границу поверхности. Чтобы измерить точку на кромке, необходимо измерить точку на поверхности рядом с кромкой, а потом точку рядом с кромкой.
Чтобы измерить произвольные точки на кромке:
- Откройте группу произвольных точек на кромке.

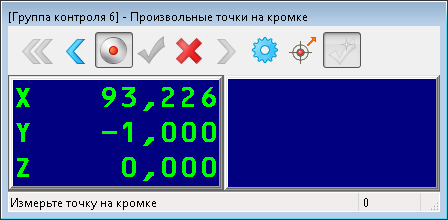

- Откройте вкладку «Форма» > панель «Кромки» > «Произвольная точка». Откроется диалог Произвольные точки на кромке.
- Измерьте точку на поверхности рядом с кромкой, которую требуется измерить.
На детали на виде матмодели отображается желтый треугольник, указывающий место измерения кромки поверхности. Координаты точки отображаются слева в диалоговом окне Произвольные точки на кромке.
- Переместите щуп в положение, указанное желтым треугольником, и измерьте точку. Отклонение точки на кромке от номинального значения матмодели отображается справа в диалоговом окне Произвольные точки на кромке.
Цвет значения dL в диалоговом окне и отображающийся на виде матмодели треугольник показывают, что точка находится в пределах допуска (зеленый), ниже допуска (синий) или выше допуска (желтый).
- Нажмите
, чтобы сохранить измерения точки на кромке и измерить следующую точку на кромке.
- Повторите шаги 4–5, чтобы измерить несколько точек на кромке.
- Завершив измерение поверхности, нажмите
чтобы сохранить точки и закрыть диалог.
Чтобы просмотреть параметры измерения, выберите точку в группе контроля и откройте вкладку Информация.
