Сопоставление осей позволяет соотнести оси DRO относительно осей измерительного устройства.
Прим.: Использование DRO доступно только для станков с ЧПУ и ручным управлением.
Чтобы изменить сопоставление осей для DRO:
- Откройте вкладку «Сервис» > панель «Машина» > DRO.

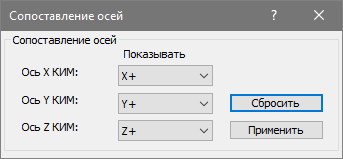

- В диалоге PowerINSPECT DRO нажмите на Сопоставление осей. Открывается диалог Сопоставление осей.
- В списке Показывать ось выберите ось DRO, соответствующую каждой из осей КИМ.
Каждую отображаемую ось можно использовать только один раз. Если вы используете ось более одного раза, появляется окно предупреждения.
- Нажмите Применить, чтобы сохранить изменения и закрыть диалог.

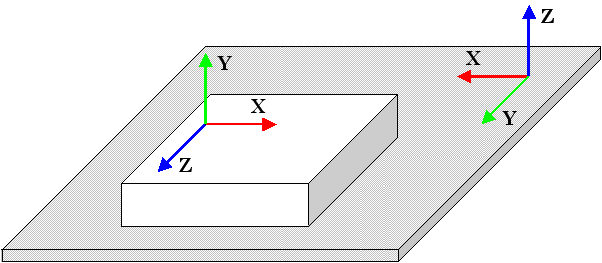

В следующем примере ось Y детали сопоставляется с осью Z КИМ. Ось Z детали сопоставляется с осью Y КИМ, а ось Х детали сопоставляется с осью Х КИМ, но в противоположном направлении.
Вы можете скорректировать значения, отображающиеся в DRO, с помощью следующих сопоставлений осей:
Прим.: Чтобы вернуть исходные сопоставления осей, нажмите Сбросить.
