Используйте PowerInspect DRO для отображения положения щупа на измерительном устройстве. Можно также использовать DRO для отображения положения и вектора точек контакта и для измерения расстояний между точками вдоль оси устройства.
Прим.: PowerInspect DRO поддерживает только измерительные устройства, имеющие функционал отслеживания точек. Без него DRO может только определять положение точек контакта. Его можно использовать только со станками с ЧПУ и ручным управлением.
ини
Чтобы использовать PowerInspect DRO:

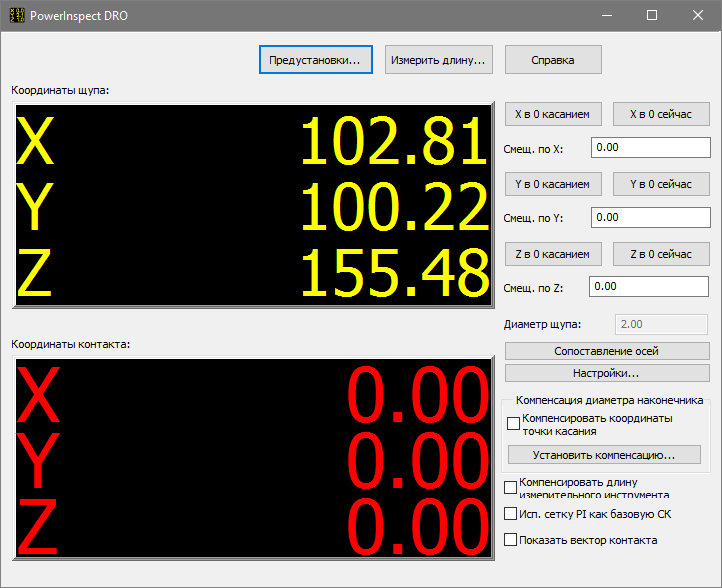

- Откройте вкладку «Сервис» > панель «Машина» > DRO.
- Базируйте оси детали, которую требуется измерить, относительно осей измерительного устройства.
- Соедините PowerInspect с измерительным устройством.
- Занулите измерительное устройство.
- Выберите вкладку «Сервис» > панель «Машина» > DRO.
- Нажмите «Сопоставление осей», чтобы базировать оси DRO относительно осей измерительного устройства.
- Нажмите Параметры, чтобы сконфигурировать PowerInspect DRO.
- По умолчанию PowerINSPECT DRO показывает координаты центра щупа. Чтобы отобразить координаты точки касания, выберите опцию Компенсировать координаты точки касания и нажмите Установить компенсацию, чтобы задать, как должна применяться компенсация.
- По умолчанию DRO выводит положение конца пиноли. Выберите Компенсировать длину измерительного инструмента, чтобы отобразить положение наконечника щупа.
- По умолчанию координаты щупа выводятся относительно нулевого положения измерительного устройства. Чтобы отобразить координаты относительно:
- системы координат текущего режима сетки PowerInspect, выберите параметр Использовать сетку PI как базовую СК.
- заданного положения, то используйте кнопки «касанием» и «сейчас», чтобы занулить PowerInspect DRO.
- Чтобы отобразить вектор и координаты точки контакта, выберите опцию Показать вектор контакта.
- Переместите щуп и нажмите на кнопку измерения. Поле Координаты щупа будет показывать положение щупа по мере его перемещения. Поле Координаты контакта показывает положение последней точки контакта.
- Чтобы сохранить текущие параметры для дальнейшего использования, выберите опцию Предустановки.
- Чтобы измерить расстояние между двумя точками, нажмите Измерить длину.
Прим.: Если вы задали Коэффициент масштабирования в диалоговом окне Параметры измерения, он отобразится под координатами щупа.
