Применение к DRO компенсации наконечника щупа

По умолчанию DRO показывает координаты центра щупа. Используйте этот диалог, чтобы задать направление компенсации, если вы выбрали опцию Компенсировать координаты точки касания.

Прим.: Использование DRO доступно только для станков с ЧПУ и ручным управлением.

Чтобы задать направление, в котором необходимо применить компенсацию:

1. Откройте вкладку «Сервис» > панель «Машина» > DRO.

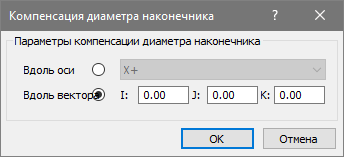

2. В диалоге PowerInspect DRO выберите опцию Установить компенсацию. Появится диалог Компенсация диаметра наконечника.



3. Выберите опцию компенсации. Выберите:
   • Вдоль оси и выберите строку в списке, чтобы применить коррекцию вдоль оси.
   • Вдоль вектора и введите вектор, чтобы применить компенсацию в заданном направлении.
4. Нажмите ОК, чтобы сохранить изменения и закрыть диалог. Когда выбрана опция Компенсировать координаты точки касания, координаты автоматически компенсируются на радиус щупа в заданном направлении.
