Используйте точки скругленной кромки, чтобы измерить скругленную кромку детали.
Прим.: Группы произвольных точек на кромке доступны только при создании измерений для станков с ручным управлением и с ЧПУ.
Чтобы измерить скругленную кромку:
- Создайте группу произвольных точек на кромке и откройте диалог группы контроля.
- Введите Имя и Систему координат для группы.
- Выберите опцию Скругленная кромка и введите Радиус кромки
.
Если вы зададите Радиус 0 для скругленной кромки, то PowerInspect сохранит группу как группу контроля точки на кромке.
- Введите толщину поверхности

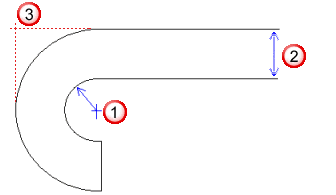

в поле Кромка в области Смещение по умолчанию. Если должна быть измерена сверху, то введите смещение как положительное значение. Если должна быть измерена снизу, то введите смещение как отрицательное значение. Номинальное положение скругленной кромки
вычисляется как сумма значений Радиуса и толщины, введенной в поле Кромка. - Введите параметры группы контроля и нажмите ОК, чтобы сохранить изменения. Вид матмодели отображается в полноэкранном режиме, и открывается диалог Произвольные точки на скругленной кромке.
- Измерьте точку на поверхности детали рядом с кромкой, которую вы хотите измерить. Координаты точки отображаются слева в диалоге Произвольные точки на скругленной кромке.
- Измерьте вторую точку рядом с кромкой. В нижней части диалога Произвольные точки на скругленной кромке отображается полоса, показывающая близость щупа к положению на кромке, определенному первой точкой. Цвет dL обозначает, находится ли точка в пределах допуска (зеленый), ниже допуска (синий) или выше допуска (желтый).
- Нажмите
, чтобы сохранить измерения точки на кромке и измерить следующую точку на кромке. - Повторите шаги 6–8, чтобы измерить больше точек на кромке.
- Завершив измерение поверхности, нажмите
чтобы сохранить точки и закрыть диалог.
