Редактирование группы произвольных точек на кромке

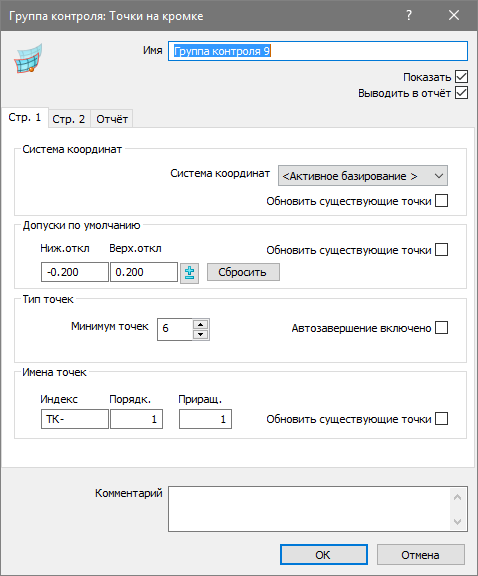

Используйте диалоговое окно Группа контроля: точки на кромке для ввода информации о группе произвольных точек на кромке.

Прим.: Группы произвольных точек на кромке доступны только при создании измерений для станков с ручным управлением и с ЧПУ.

Чтобы открыть диалог, дважды щелкните мышью по имени группы в Дереве последовательности.

Диалог содержит следующие параметры:

Имя — введите уникальное имя объекта. Это имя используется в последовательности измерения, на вкладках Отчет и Информация, а также при ссылке на этот объект в других объектах.

Показать — выберите эту опцию, чтобы отобразить объект на виде матмодели.

Выводить в отчет – выберите эту опцию, чтобы добавить группу в отчет.

Система координат – выберите базирование, относительно которого выводятся в отчет измерения объекта.

Чтобы задать базирование во время измерения, выберите <Активное базирование>. Затем можно выбрать базирование, используя список Активное базирование или добавив объект Активное базирование к последовательности измерения.

Обновить существующие точки — отметьте эту опцию, чтобы применить выбранную систему координат к объектам в группе.

Допуск по умолчанию — введите максимальные расстояния от номинальной поверхности, на котором точки находятся в пределах допуска. Установите флажок Обновить существующие точки, чтобы применить значения к уже существующим точкам в группе.

Выберите опцию Сбросить, чтобы вернуться к значениям по умолчанию, заданным в диалоге Параметры измерения.

Тип точек — введите Минимальное количество точек, необходимое для измерения элемента. Группа обрабатывается как неизмеренная до тех пор, пока не будет измерено заданное число точек. Выберите Автозавершение включено, чтобы сохранить точки, как только будет измерено указанное количество точек. Этот параметр не имеет силы, когда вы задаете траекторию для группы.

Имена точек — введите значения в поля Индекс, Порядк. и Приращение, чтобы проконтролировать наименование точек, добавляемых в группу. Выберите опцию Обновить существующие точки, чтобы применить правила к уже существующим точкам в группе.

• Параметр Индекс позволяет задать префикс или суффикс для названий точек в группе. Введите значок процента (%) перед текстом, чтобы он был отображен как суффикс.

Чтобы выноски определялись именем поверхности, на которую проецируются точки, установите флажок Использ. поверхность проецирования как приставку к имени точки на странице Измерение поверхности диалогового окна Параметры.

• Порядк. - задает первое число в имени точки.
• Приращ. задает приращение для имени точки. Например, если для параметра Счетчик задано значение 3, а для параметра Приращ. — 2, точки будут перенумерованы соответствующим образом: 3, 5, 7 и т. д.

Установите флажок Обновить существующие точки, чтобы применить изменения к существующим точкам. Например:

• Если у вас есть группа, содержащая ТП-1, ТП-3, ТП-4 и ТП-6, и вы устанавливаете Индекс на ТП-%-Деталь1, Порядк. на 1 и Приращение на 1, то новая последовательность будет ТП-1-Деталь1, ТП-2-Деталь1, ТП-3-Деталь1 и ТП-4-Деталь1.
• Если у вас есть группа, содержащая ТП-1, ТП-3, ТП-4 и ТП-6, и вы устанавливаете Индекс на %-ТП-, Порядк. на 100, и Приращение на 20, то новая последовательность будет 100-ТП, 120-ТП, 140-ТП и 160-ТП.

Комментарий — Используйте эту область для записи дополнительной информации о группе.

Смещение по умолчанию — введите значения для компенсации толщины детали. При использовании положительных значений номинальные значения смещаются в направлении щупа.

• Смещение поверхности — введите смещение для номинальных значений точки на поверхности. Это значение может использоваться для компенсации толщины штампованного изделия (обычно положительное значение) или межэлектродного зазора (обычно отрицательное значение). Смещение перпендикулярно поверхности в измеряемой точке.
• Кромка — введите смещение для номинальных значений точек на кромке. Смещение перпендикулярно кромке поверхности в измеряемой точке.

Установите флажок Обновить существующие точки, чтобы применить значения к уже существующим точкам в группе. Выберите опцию Сбросить, чтобы вернуться к значениям по умолчанию, заданным в диалоге Параметры измерения.

Индивидуальные уровни — по умолчанию PowerInspect проецирует точки контроля на ближайшую поверхность. Чтобы не использовать поверхности, установите флажок Исп. индивид. уровни и выберите Уровни. Выберите опцию Обновить существующие точки, чтобы применить исключения к уже существующим точкам в группе.

Чтобы задать поверхности, которые могут быть использованы для этой группы:

1. Установите флажок Исп. индивид. уровни, а затем нажмите кнопку Уровни. Откроется диалог Выбор объекта матмодели.
2. Нажмите , чтобы развернуть папки и открыть уровни и объекты матмодели, с которыми вы собираетесь работать.
3. Выберите объекты для измерения и исключите ненужные.
4. Нажмите ОК, чтобы сохранить изменения и закрыть диалог.
5. Выберите опцию Обновить существующие точки, чтобы применить выделение уровня к уже существующим точкам в группе.

Кромка — выберите эту опцию, чтобы измерить плоскую кромку.

Скругленная кромка — выберите эту опцию, чтобы измерить скругленную кромку, и введите внутренний радиус скругления в поле Радиус.

Отчет — выберите эту вкладку, чтобы задать параметры расположения группы контроля в отчете. Выберите:

• Список точек, чтобы отобразить список точек в группе.
• Повтор вида ММ на каждой странице, если группа содержит объект Графический отчет, и требуется отобразить вид матмодели на каждой странице результатов группы. Если группа:
  • • не содержит объектов графического отчета, то выбор опции не дает никакого эффекта;
    • содержит один объект графического отчета, то вид матмодели появляется на каждой странице, на которой отображаются данные для группы. Каждый вид матмодели показывает только те точки, которые перечислены на этой странице.
    • несколько объектов графического отчета, то каждый вид матмодели показывает точки, которые предшествуют ему в группе.
  • График допуска, чтобы показывать допуск для каждой точки относительно диапазона допуска.
  • Таблица статистики, чтобы отобразить статистику для группы.
  • Схема распределения, чтобы отобразить распределение допуска для группы.
  • Сохранить по умолчанию, чтобы использовать эти параметры расположения в качестве параметров по умолчанию для новых групп в отчете.

Нажмите OK, чтобы закрыть диалог и сохранить изменения.
