Измерьте магазин инструмента, чтобы определить его положение в измерительному устройстве и создайте СК магазина относительно СК машины.
Определение положения магазина инструмента
- Откалибруйте активный измерительный инструмент.
- В области Стойки ЧПУ вкладки Машина выберите магазин, положение которого вас интересует, и нажмите Найти. Откроется диалоговое окно Местоположение магазина.

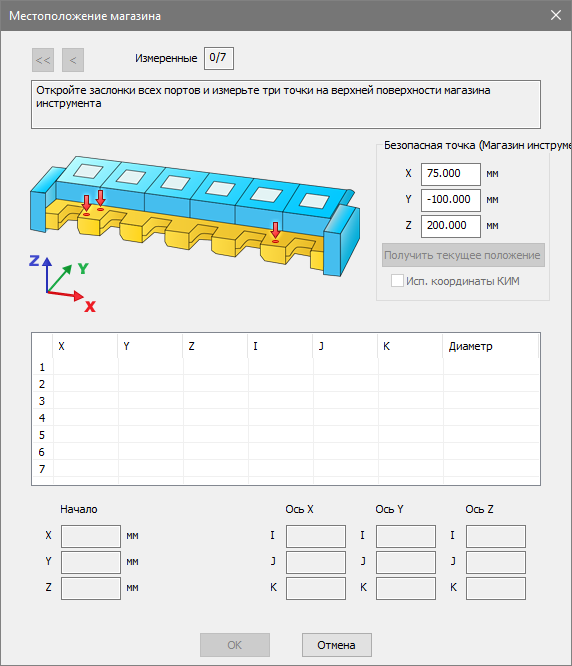

Пример диалога Местоположение магазина для магазина инструментов MCR20:
- Для измерения точек следуйте схемам и инструкциям в диалоге.
В процессе выбора каждой точки в диалоге отображаются координаты XYZ машины, векторы IJK, Диаметр щупа и число оставшихся точек. Если измерены все семь точек, то в диалоговом окне отобразится сообщение Определение местоположения прошло успешно. Это говорит о том, что магазин найден на измерительном устройстве. Также отображается начало отсчета СК магазина в координатах машины, ориентация магазина в векторах IJK и положение Безопасной точки.
Чтобы удалить последнюю точку, нажмите
. Чтобы удалить все точки, нажмите
.
- Чтобы отобразить Безопасную точку в координатах машины, установите флажок Исп. координаты КИМ. Снимите этот флажок, чтобы использовать координаты магазина.
- Для ввода новой Безопасной точки введите другие значения в поля Х, Y и Z или выберите опцию Получить текущее положение, чтобы использовать текущую точку крепления головки на пиноль.
Определение положения порта или вставки
После нахождения магазина инструмента PowerInspect вычисляет положение его портов и вставок. Если положение порта или вставки не является точным, можно исправить данные путем нахождения порта или вставки в магазине.
- Откалибруйте активный измерительный инструмент.
- В области ЧПУ магазины инструментов вкладки КИМ выберите магазин инструментов, положение портов или вставок которого нужно определить, а затем нажмите кнопку Редактировать. Открывается диалоговое окно Магазин инструментов.

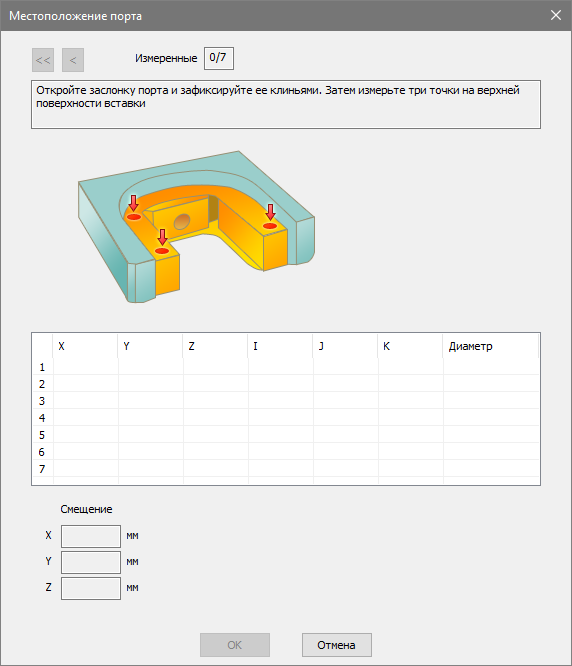

- В области Порты выберите порт, который необходимо изменить, а затем нажмите кнопку Местоположение вставки. Откроется диалоговое окно Местоположение порта. Далее приведен пример диалогового окна Местоположение порта для вставки PA25 магазина инструментов FCR25:
- Для измерения точек следуйте схемам и инструкциям в диалоге.
В процессе выбора каждой точки в диалоге отображаются координаты XYZ машины, векторы IJK, Диаметр щупа и число оставшихся точек.
Если измерены все семь точек, в диалоговом окне отображается сообщение Определение местоположения прошло успешно. Это говорит о том, что порт или вставка найдены в магазине инструмента. В диалоговом окне также отображается Разностное смещение от исходного вычисленного положения.
Чтобы удалить последнюю точку, нажмите
. Чтобы удалить все точки, нажмите .
- Нажмите кнопку ОК, чтобы сохранить эту точку и вернитесь в диалоговое окно Магазин.
- Повторите шаги с 3 по 5, чтобы продолжить определение положений портов и вставок.
