Управление магазинами инструментов на станках с ЧПУ

Указание магазинов инструментов, которые требуется использовать во время измерения с ЧПУ.

Магазин инструментов представляет собой модуль, монтируемый на измерительное устройство, на котором доступно несколько портов для хранения подсборок измерительного инструмента.

Прим.: Чтобы создать подсборку, которую можно хранить в магазине, необходимо использовать модуль TP20, который подключен к любой совместимой комбинации расширения и наконечника.

Указание магазина инструментов

1. Подключитесь к измерительному устройству, используя протокол станка с поддержкой ЧПУ или протокол I++ ClientTool. Магазины инструментов в ЧПУ-режиме отображаются на вкладке Машина.



2. Установите магазин инструментов на измерительное устройство и выровняйте его по одной из главных осей.
3. В поле Магазины инструментов в ЧПУ-режиме вкладки Машина нажмите кнопку Создать.

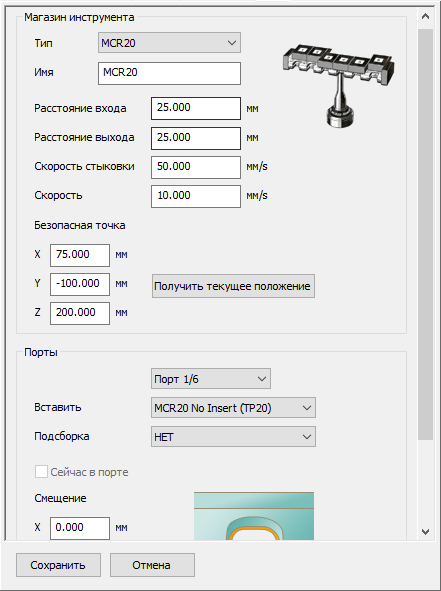

4. В области Магазин инструмента выберите Тип магазина, в котором будут сохранены подсборки.
5. Введите Имя магазина инструментов.
6. В поле Расстояние входа введите расстояние между точкой крепления порта и его безопасной точкой входа .
7. В поле Расстояние выхода введите расстояние между точкой крепления порта и его безопасной точкой выхода .
8. В поле Скорость стыковки введите скорость измерительного инструмента между безопасной точкой и безопасными точками входа и выхода порта.
9. В поле Скорость присоединения введите скорость соединения или отсоединения подсборки.

Просмотр и редактирование магазина инструментов

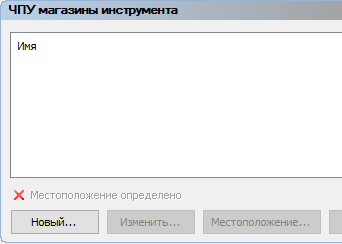

1. В области ЧПУ-магазины инструментов вкладки Машина выберите список магазинов инструментов. Открывается диалоговое окно Магазин инструментов.
2. Отредактируйте магазин инструментов и нажмите Сохранить, чтобы сохранить изменения и закрыть диалог.

Удаление магазина инструментов

1. В области ЧПУ магазины инструментов вкладки КИМ выберите в списке магазин инструментов.
2. Нажмите кнопку Удалить, чтобы удалить магазин инструментов.
