Мастер замены щупа позволяет выполнить поиск всех объектов «Щуп и параметры» для измерительного инструмента и заменить их на другие. Это позволяет быстро заменить существующий документ измерения, если требуется выполнить измерение на другом измерительном устройстве или с использованием другого измерительного инструмента.
Чтобы изменить измерительный инструмент в документе измерения:
- Выберите вкладку «Траектория» > панель «Сервис» > «Мастер замены щупа». Откроется Мастер замены щупа.
- При редактировании документа для использования на станках с ЧПУ Мастер замены щупа предложит вам выбрать желаемый тип замены. Выберите Изменить измерительные инструменты и нажмите кнопку Далее, чтобы указать инструмент, который требуется заменить.
При редактировании документа для использования на станках КНС нельзя изменить углы щупа, и Мастер автоматически предложит выбрать инструмент для замены.

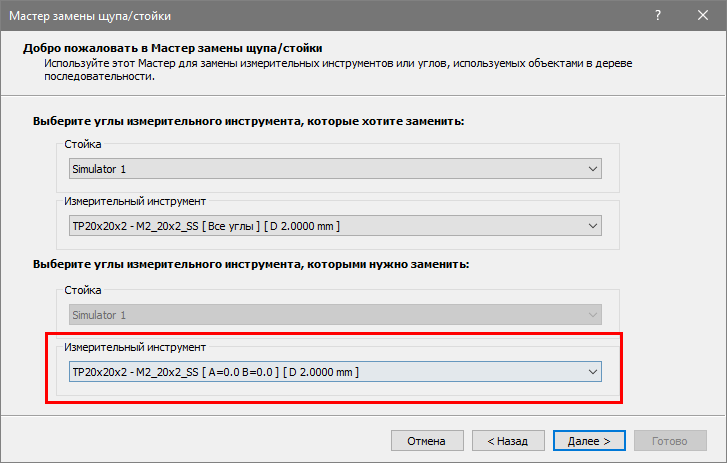

- В разделе Выберите измерительный инструмент, который требуется заменить выберите необходимый инструмент.
- В разделе Выберите измерительный инструмент, которым нужно заменить, выберите инструмент для замены.

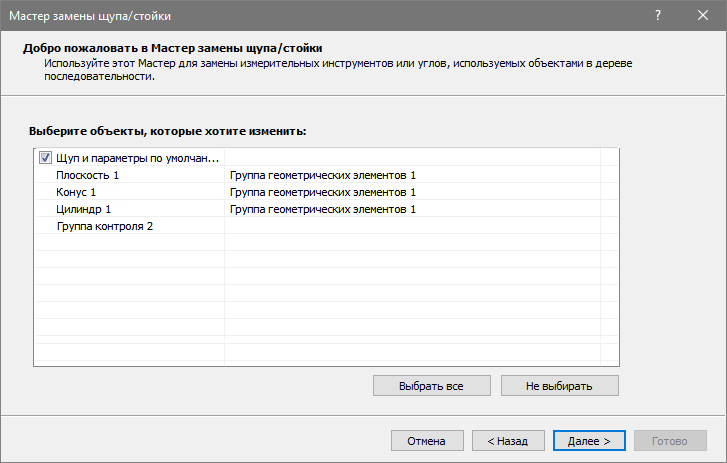

- Нажмите Далее. Мастер содержит список объектов Щуп и параметры, использующие текущий измерительный инструмент и объекты, на которые повлияет это изменение.
- Отмените выделение объектов, которые не требуется обновлять, и нажмите Далее. В Мастере отображаются внесенные изменения.
- Нажмите Готово, чтобы закрыть Мастер.
