Пример создания эллипса

Этот пример показывает, как создать эллипс с помощью вкладки Редактор кривых.

1. Выберите вкладку «Редактор кривых» > панель «Создать» > «Кривые» > «Эллипс», чтобы присоединить эллипс к курсору.



2. Щелкните, чтобы задать центр эллипса, или введите координаты в в строке состояния, чтобы вызвать диалоговое окно Эллипс.

   PowerMill также отрисовывает эллипс.



   Эллипс отображается жёлтым и имеет:

   • синие маркеры, которые позволяют редактировать Длину большой оси и Длину малой оси графически.
   • синие точки, показывающие количество и положение точек в каждой четверти.
   • синюю окружность в центре, которая позволяет менять положение эллипса графически.
3. Введите подходящие значения, например:
   1. Длина большой оси - 20.
   2. Длина малой оси - 10.
   3. Точек в каждой четверти - 20.
   4. Нажмите OK, чтобы создать эллипс.



   При нажатии ОК создается сплайн, который нельзя редактировать.

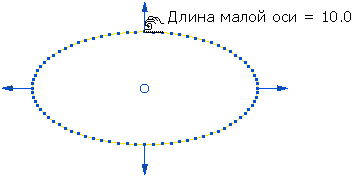

Или же можно создать эллипс графически. Например, если выбрать маркер длины малой оси (курсор меняется на ) и перетащить его в новое положение, эта длина изменится.

Вы можете переместить эллипс, выбрав маркер центра (курсор меняется на ) и перетащив его в новое положение.
