Используйте диалог Спираль, чтобы создать спираль.
Чтобы открыть диалог Спираль:
- Выберите вкладку «Редактор кривых» > панель «Создать» > «Кривые» > «Спираль», чтобы присоединить спираль к курсору.
- Щелкните в графическом окне, чтобы разместить центр спирали.
Эта диалог содержит следующее:
- Начальный радиус— Задайте радиус начала спирали, введя значение или выбрав его графически.

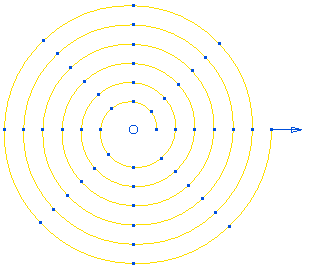

Начальный радиус — 0:
Начальный радиус - 10:
- Конечный радиус— Задайте радиус конца спирали, введя значение или выбрав его графически.
- Витки — Введите количество витков в спирали.
Количество витков - 3:
Количество витков - 6:
- Точек на каждый виток — Введите количество точек в каждом витке.
- Сменить направление — Выберите, чтобы спираль, направленная против часовой стрелки, стала направленной по часовой стрелке.
Выбор параметра Развернуть направление меняет это:
на это:
Подробности см. в разделе «Пример создания спирали».
