Кривые

Выберите опцию в меню Кривые, чтобы создать кривые Безье, контуры, эллипсы, спирали, винтовые линии или планарные области.

• Сплайны — Нажмите, чтобы создать кривую Безье. Кривые задаются либо интерактивно в графическом окне, либо вводом координат.

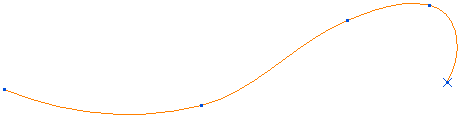

  Это создает кривую путем объединения заданных пользователем точек.



  Кривые Безье - это параметрические кривые третьего порядка. Часть кривой между точками называется участком. Каждый участок задается начальной и конечной точкой, начальной и конечной касательной и начальной и конечной длиной касательной. При создании между отрезками отсутствуют переломы касательных.

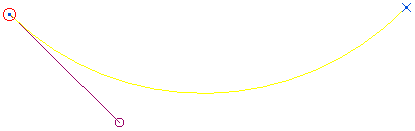

  При выборе кривой, а затем точки на кривой отображается точка, касательная и длина касательной.



  Редактирование кривой позволяет:

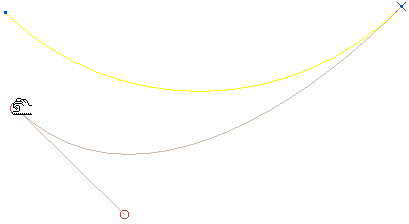

  Перемещать начальную/конечную точку:

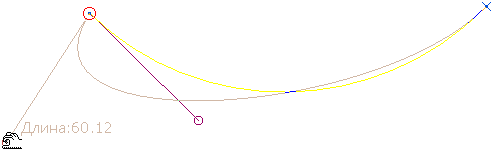

  Изменять направление касательной:

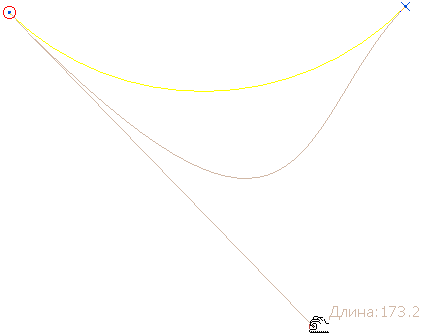

  Изменять длину касательной:



  Подробности см. в разделах «Пример создания кривых Безье» и Редактирование кривой Безье.

• Создание контура — Нажмите, чтобы открыть панель инструментов Создать контур. Используйте её для создания контура из существующих кривых и поверхностей.
• Эллипс — Нажмите, чтобы создать эллипс, задав его центр, длины большой и малой осей.
• Спираль — Нажмите, чтобы создать спираль, задав начальный радиус, конечный радиус и количество витков.
• Винтовая линия — Нажмите, чтобы создать спираль, задав высоту, шаг, количество витков и радиус.
• Плоское сечение — нажмите, чтобы создать кривую из плоского сечения.
• Профиль вращения — Нажмите, чтобы создать профильную кривую из поверхности вращения.
