В этом примере показано, как поворачивать траекторию. Используется параметр Сделать копию
, чтобы легче было оценить результат трансформации.

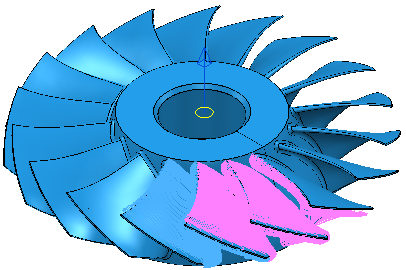

Используется модель Blisk_Simple.dgk из папки Examples с траекторией обработки лопаток в качестве активной траектории. Торец XY
используется как главная рабочая плоскость.
- Выберите вкладку «Правка траектории» > панель «Правка» > «Трансформировать», чтобы открыть вкладку Трансформация траектории.
- Выберите вкладку «Трансформация траектории» > панель «Трансформировать» > «Повернуть», чтобы открыть вкладку Повернуть.
- Убедитесь, что выбрано .
- Задайте параметр Число копий — 2.
- Нажмите
и введите координаты 0 0 0 в
в Строке состояния и нажмите клавишу Enter. - Задайте параметр «угол, равный 20

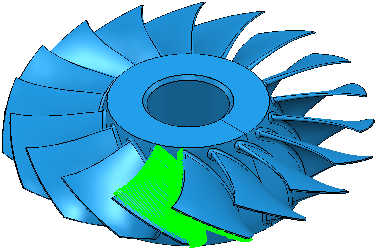

. Это поворачивает и копирует активную траекторию.
- Щелкните вкладку «Трансформация траектории» > панель «Готово» > «Принять», чтобы принять изменения и создать траектории-копии.
Более сложные примеры смотрите в разделах Пример прямоугольного массива и Пример кругового массива.
