История изменения границы

Используйте диалог История изменения границы, чтобы показать историю всех изменений границы. Этот диалог также позволяет вам редактировать некоторые из них.

Чтобы открыть диалог История изменения границы:

• В Проводнике откройте меню отдельной границы и выберите «Правка» > «История редактирования границы».
• Выберите вкладку «Граница» > панель «История» > «История редактирования».
• В диалоге границы нажмите .

Эта диалог содержит следующее:

Граница — Выберите границу, чтобы просмотреть и модифицировать предыдущие изменения границы.

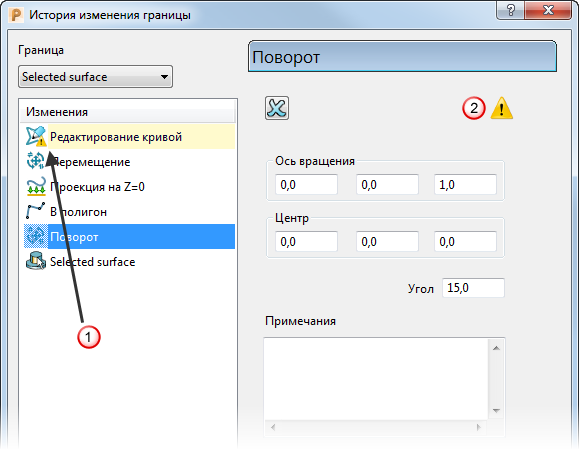

Изменения — эта панель показывает список всех изменений, выполненных с границей. Последнее изменение находится вверху списка, а исходная граница - в конце списка. В правой части диалога показана информация о выбранном изменении.

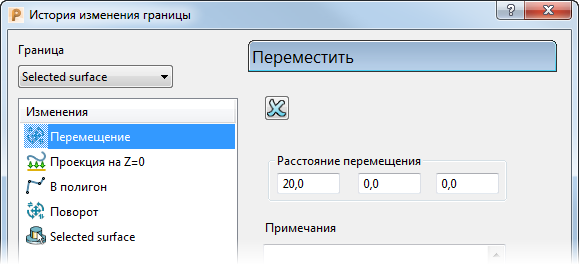

В данном случае редактирование переместило границу на 20 мм по X, и вы можете изменить эти значения.

Прим.: Если сделать больше одного преобразования, прежде чем принять результат, PowerMill покажет одну сложную трансформацию, а не отдельные преобразования.

Также можно выполнять сложные редактирования, которые не могут быть изменены с помощью диалога История редактирования, например:

1. В меню отдельной границы выберите «Правка» > «Трансформировать». Откроется вкладка Трансформация границы.
2. Выберите вкладку «Трансформация границы» > панель «Трансформировать» > «Переместить», чтобы открыть панель инструментов Переместить.
3. На панели инструментов Переместить:
   1. Введите координаты 20 0 0 в поле на панели состояния.
   2. Нажмите , чтобы закрыть панель инструментов Переместить.
4. Выберите вкладку «Трансформация границы» > панель «Трансформировать» > «Повернуть», чтобы открыть панель инструментов Повернуть.
5. На панели инструментов Повернуть:
   1. Введите Угол 15.
   2. Нажмите , чтобы закрыть панель инструментов Повернуть.
6. Выберите вкладку «Трансформация границы» > панель «Готово» > «Принять», чтобы принять эти два преобразования.

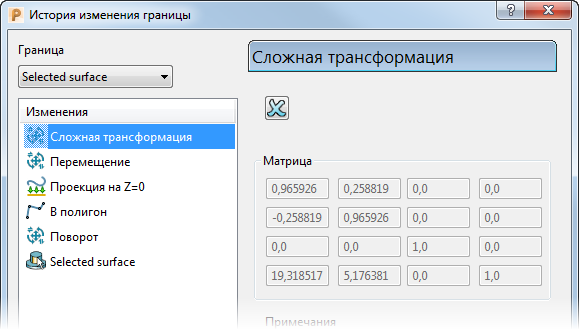

7. В меню отдельной границы выберите «Правка» > «История редактирования границы». Это покажет два преобразования как одну сложную трансформацию.



   В данном случае матрица комбинирует перемещение и вращение, но вы не можете редактировать эти значения. Можно удалить это преобразование, нажав .

Удалить — Нажмите, чтобы удалить выбранные изменения.

 — когда этот значок отображен, журнал границы содержит одну или несколько правок, в которых был выбран сегмент кривой или точка. Если список Изменения содержит одно или несколько таких селективных правок, нажатие на кнопку Вычислить пересчитает границу только до первого изменения, которое требовало выбора, и удалит все последующие изменения.

Выборочное редактирование.

Показывает, что при изменении каких-либо значений можно пересчитать границу, но история не будет полностью применена заново.

Примечания — Введите любые примечания, которые помогут вам понять редактирование.

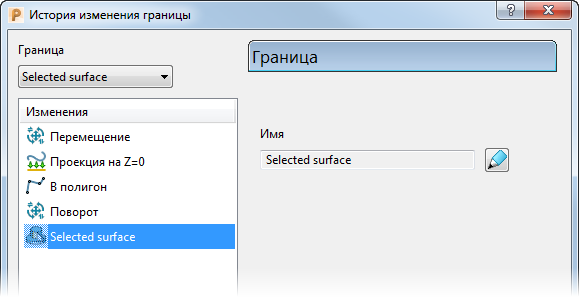

Если вы выберете границу, а не редактирование, то в правой части диалога будет показана страница Граница.

• Имя — Показывает имя границы.
•  — нажмите, чтобы открыть диалоговое окно Граница. Это тот же диалог, который открывается при создании или редактировании границы.

Вычислить — Нажмите, чтобы пересчитать границу на основе изменений, сделанных в этом диалоге.
