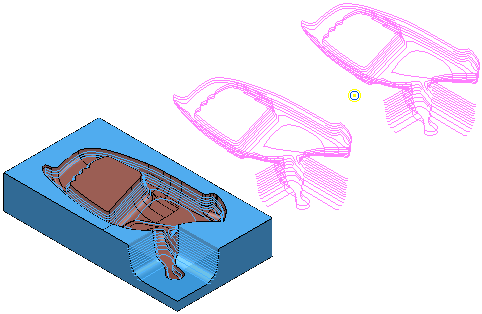

В этом примере показано, как перемещать траекторию. Используется параметр Сделать копию
, чтобы легче было оценить результат трансформации.
Используется модель Chainsaw.ige из папки Examples с траекторией доработки по профилю в качестве активной траектории.
- Выберите вкладку «Правка траектории» > панель «Правка» > «Трансформировать», чтобы открыть вкладку «Трансформация траектории».
- Выберите вкладку «Трансформация траектории» > панель «Трансформировать» > «Переместить», чтобы открыть панель инструментов Переместить.
- Убедитесь, что выбрано .
- Задайте параметр Число копий — 2.
- Введите координаты 300 0 0 в
в строке состояния и нажмите клавишу Enter. Это перемещает и копирует активную траекторию.
- Щелкните вкладку «Трансформация траектории» > панель «Готово» > «Принять», чтобы принять изменения и создать траектории-копии.
Более сложные примеры смотрите в разделах Пример прямоугольного массива и Пример кругового массива.
