Создание массива - это более простой способ выполнения нескольких Перемещений или Поворотов выбранных кривых.
Чтобы открыть диалог Массив, нажмите:
- Вкладка Редактор кривых > панель «Правка» > «Трансформация» > «Массив».
- Вкладка Трансформация траектории > панель «Трансформировать» > «Массив».
- Вкладка Трансформация шаблона > панель «Трансформировать» > «Массив».
- Вкладка Трансформация границы > панель «Трансформировать» > «Массив».
- Вкладка Трансформация ЛСК > панель «Трансформировать» > «Массив».
- «Правка» > «Трансформировать» в меню отдельной траектории, границы, шаблона или рабочей плоскости.
Ориентация трансформации определяется главной рабочей плоскостью
,
или
, заданной на панели инструментов Информация.
Вкладка Прямоугольный содержит следующее:
Число рядов —введите значение или используйте

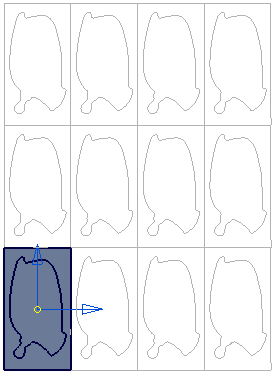

, чтобы задать количество столбцов.Трансформация этой кривой имеет 3 ряда и 4 столбца:
Расстояние между рядами — Введите расстояние между одним объектом и следующим.
Повернуть ось — Нажмите, чтобы повернуть глобальную СК на 90 по часовой стрелке в основной рабочей плоскости.
Изменит это:
на это:
Ноль локальной СК — Когда выбрано, активная ЛСК является центром. Если нет активной локальной СК, то используется глобальная СК.
Начало координат габаритной рамки — Когда выбрано, началом координат является центр габаритной рамки, содержащей все объекты.
Переместить центр — когда выбрано, позволяет переместить центр графически, перетащив его мышью или введя координаты, используя
,
или
и
в строке состояния.
Расстояние между столбцами — Введите расстояние между одним объектом и следующим.
Число столбцов — введите значение или используйте , чтобы задать количество столбцов.Трансформация этой кривой имеет 3 ряда и 4 столбца:
- Только периметр — Помещает повторяющиеся кривые вокруг периметра трансформации и удаляет центральные кривые.
Изменит это:
на это:
Подробности о вкладке Круговой смотрите в разделе Массив - Круговой.
Дополнительные сведения см в разделе Пример прямоугольного массива. В этом примере показано, как создавать несколько перемещений на траектории с помощью прямоугольного шаблона, но принцип аналогичен и для кривых.
