Диалог Винтовая линия

Используйте диалог Винтовая линия, чтобы создать винтовую линию.

Чтобы открыть диалог Винтовая линия:

1. Выберите вкладку «Редактор кривых» > панель «Создать» > «Кривые» > «Винтовая линия», которая присоединяет винтовую линию к курсору.



2. Щелкните мышью в графическом окне, чтобы разместить центр основания винтовой линии.

Эта диалог содержит следующее:

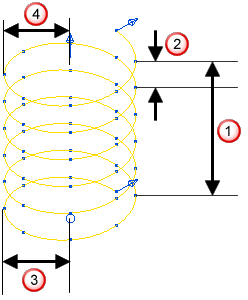

• Высота — введите высоту винтовой линии.

  В данном случае Нижний радиус такой же, как и Верхний радиус.

• Шаг — введите расстояние между следующими друг за другом витками.
• Витки — Введите количество витков в винтовой линии.



Прим.: Высота, Шаг и Витки взаимосвязаны. Можно менять любые два параметра при блокировке третьего.

• Разблокировано — Когда показано, значение можно редактировать. Когда значения не заблокированы, они могут меняться при изменении других значений.
• Заблокировано — Это значение редактировать нельзя. Когда заблокированы, изменение других значений не меняет заблокированные значения.

Прим.: Нажмите кнопку, чтобы переключиться между Заблокировано и Разблокировано.

• Точек на каждый виток — Введите количество точек в каждом витке.
• Верхний радиус — введите радиус верха винтовой линии.
• Нижний радиус — введите радиус низа винтовой линии.
• Постоянный радиус — Когда выбрано, создается прямая винтовая линия. Когда не выбрано, можно создать конусную винтовую линию.

  Прямая винтовая линия:



  Конусная винтовая линия:



• Сменить направление — Выберите, чтобы винтовая линия, направленная против часовой стрелки, стала направленной по часовой стрелке.

  Выбор параметра Развернуть направление конвертирует:



  на это:



• Замкнуть верх — Выберите, чтобы винтовая линия вверху заканчивалась окружностью.

  Не выбрано:



  Выбрано:



• Замкнуть низ — Выберите, чтобы винтовая линия внизу заканчивалась окружностью.

  Не выбрано:



  Выбрано:



Подробности см. в разделе «Пример создания винтовой линии».
