Функция блокировки плоскости позволяет автоматически размещать любые точки, введенные с помощью мыши, на рабочей плоскости активной локальной СК.

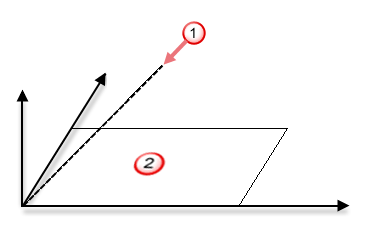

Например, если рабочей плоскостью является плоскость XY, координата Z всех точек, введенных с помощью мыши, равна нулю. Если блокировка плоскости включена, то в случае привязки к основной точке
, которая находится не на рабочей плоскости
,

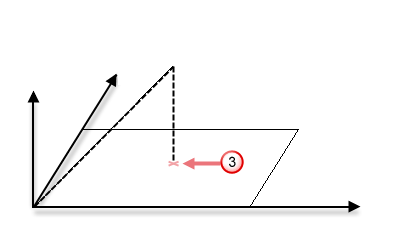

новое положение
проецируется на рабочую плоскость вдоль вектора нормали данной рабочей плоскости.
Включение и отключение блокировки плоскости
- Чтобы активировать блокировку плоскости, нажмите кнопку «Блокировать плоскость»
в строке состояния. Кнопка изменится на закрытый замок
.
- Чтобы отключить блокировку плоскости, снова нажмите кнопку «Блокировать плоскость» . Кнопка изменится на открытый замок .
Ввод абсолютных положений
Если блокировка плоскости включена, можно по-прежнему разместить точки за пределами рабочей плоскости:
- посредством диалога Точка
- посредством ручного ввода координат в поле координат в строке состояния.
