Пример процедуры раскроя

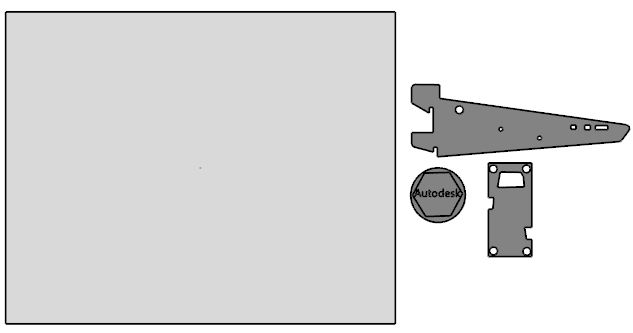

На данном примере рассматривается, каким образом можно раскроить три разновидности деталей на листе:

1. Выберите вкладку Правка > панель Трансформация > Раскрой, чтобы открыть диалог Раскрой.

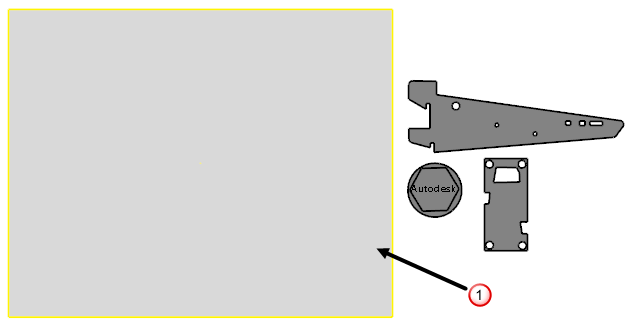

2. Выберите лист .



3. Нажмите кнопку Добавить как группу листов . Этот лист добавляется в список Листы диалога Раскрой:

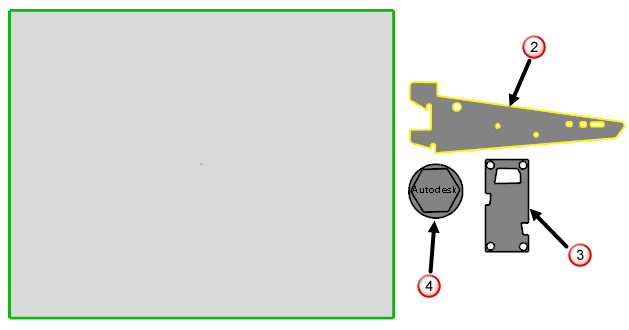

4. Выберите деталь Surface 'Bracket' .

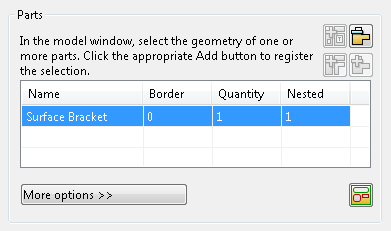

5. Нажмите кнопку Добавить как отдельную деталь . Деталь добавляется в список Детали диалога Раскрой:



6. Задайте следующие значения для детали в списке Детали:
   • Граница: 2
   • Количество:3
7. Нажмите кнопку Другие опции.

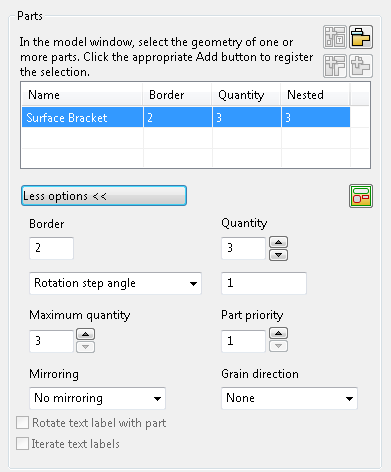

8. Задайте дополнительные значения для данной детали:
   • Угол поворота за шаг: 1
   • Приоритет детали:1



9. Повторите шаги с 4 по 8 для двух оставшихся деталей:
   • Деталь Surface 'Slot' , используя значения; Границы 1, Количество 2, Угол поворота за шаг 1, Приоритет 2
   • Деталь Surface 'filler' , используя значения; Границы 1, Количество 200, Угол поворота за шаг 1, Приоритет 3 и убедитесь, что выбрана опция Повернуть текстовую метку вместе с деталью.
   Прим.: Эта опция активна по умолчанию.

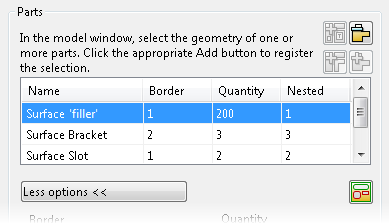

   Появляется список Детали:



   Прим.: Вы также можете выбрать все три детали сразу и нажать кнопку Добавить как группу деталей , чтобы добавить их одновременно. Затем вы можете задать значения для каждой детали, подсвечивая их в списке Детали.

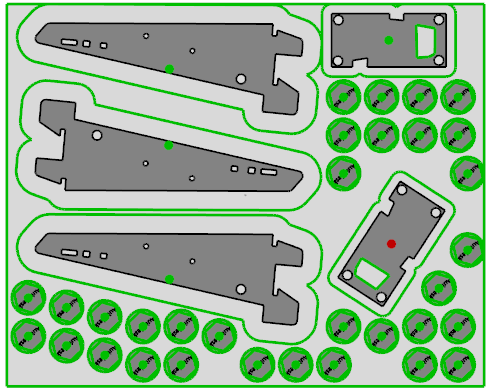

10. Нажмите кнопку Применить. Выполняется раскладка деталей согласно заданным параметрам:

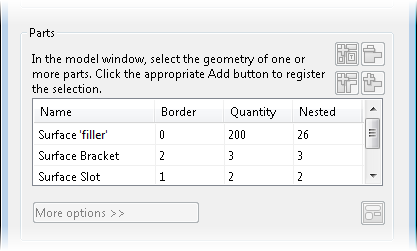

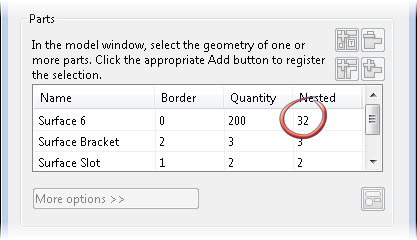

    Список Детали обновляется. В нем появляется количество раскроенных деталей:



    Вы увидите, что:

    • все требуемые детали Surface 'Bracket' с приоритетом 1 раскроены;
    • обе детали Surface 'Slot' с приоритетом 2 также раскроены;
    • 26 деталей Surface 'filler' с приоритетом 3 раскроены.

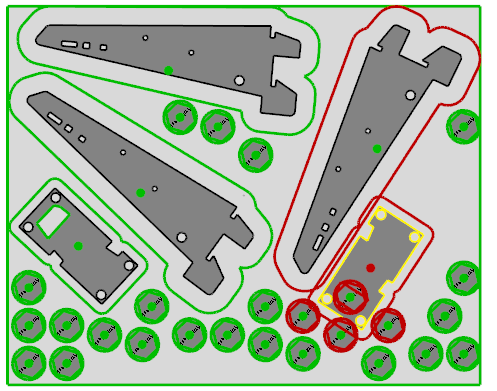

11. Выберите мышью одну из детелей Surface 'Slot' и потяните ее мышью. Детали со взаимопересечениями становятся красными:



    Совет: Вы можете повернуть деталь, выбрав и потянув контур границы.
12. Нажмите кнопку Применить, чтобы передвинуть детали, основываясь на новое положение детали Surface 'Slot'.

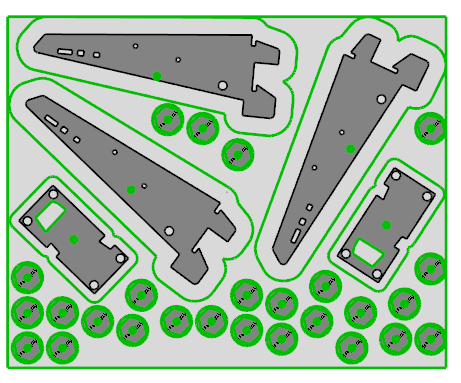

    Положение деталей меняется, а число деталей Surface 'filler' в раскрое увеличивается.



Совет: При изменении положения объекта вручную он фиксируется в новом положении, и любые последовательные операции раскроя не изменят его положения. Это отмечается красным кружком в центре объекта. Вы можете разблокировать деталь, переключив красный кружок на зеленый.
