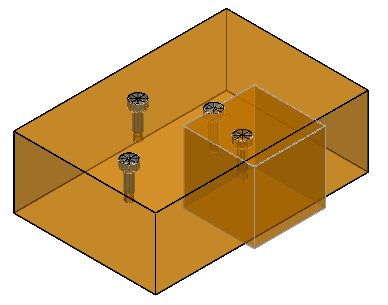

На модели показана простая сборка с именем test:
- Компонент bolt был создан с главным телом и Power-элементом.
- Компонент block является отдельным.
Чтобы изменить определитель компонента для Power-элемента:
- Щелкните правой кнопкой мыши по определителю bolt в окне библиотеки или дерева сборки.
- В контекстном меню выберите опцию Все копии > Изменить геометрию.
Геометрия определителя компонента видима на экране, и открывается дерево определителя компонента:
- Выполните необходимые изменения в геометрии.
- Нажмите кнопку
на панели инструментов Изменить.
Тело конвертируется обратно в компонент. Все объекты снова видимы, и компоненты, использующие изменённый определитель компонента, обновлены.
