Создание линии ступенчатого сечения с помощью панели инструментов Линия сечения

Чтобы создать ступенчатую линию сечения:

1. Откройте вкладку Чертёж > панель Вид > Сечение.
2. Нажмите ОК в диалоге Информация, чтобы открыть панель инструментов Линия сечения:



3. Выберите режим для создания линии сечения:
   • Нажмите кнопку Установить элементы распознавания для создания линии сечения, проходящей через элементы.
   • Отключите кнопку Установить элементы распознавания , чтобы создать линию сечения, проходящую через точки.

   Можно создать ступенчатую линию сечения с помощью элементов, точек или их комбинации.

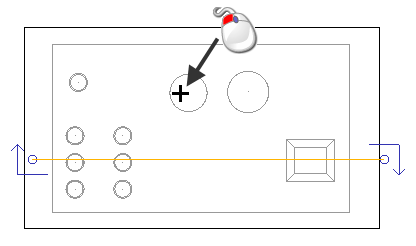

4. Щелкните мышью, чтобы создать точку, или выберите мышью элемент в виде, чтобы создать линию сечения:



5. Щёлкните по другому элементу или создайте другую точку, чтобы получить ломаную линию сечения:

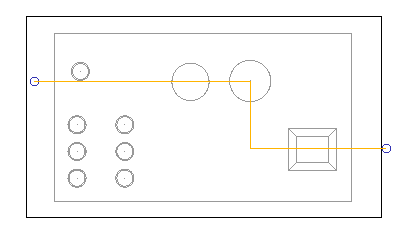

   Создается линия сечения, которая автоматически проходит каждый выбранный элемент или точку:



6. Продолжайте выбирать мышью другие элементы или точки, чтобы создать ломаную линию сечения.
7. Нажмите , чтобы принять изменения и закрыть панель инструментов.

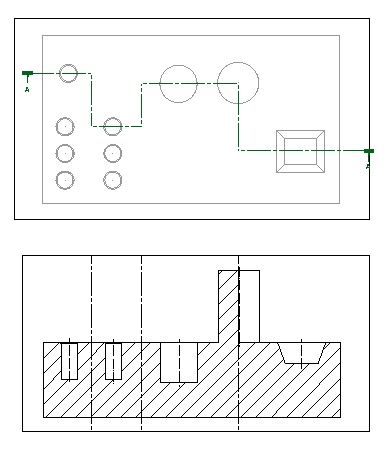

   Вид сечения создаётся автоматически и его можно расположить в нужном месте чертежа:
