Используйте панель инструментов Линия сечения для создания линий сечений в видах. Когда линия сечения принята, вид сечения готов к размещению на чертеже.
Прим.: Можно создать линию сечения вручную, создав одиночную линию, пересекающую вид, или создать контур из нескольких перпендикулярных линий. Для более подробной информации смотрите раздел Создание вида сечения.
Чтобы создать линию сечения с помощью панели инструментов Линия сечения:
- Откройте вкладку Чертёж > панель Вид > Сечение.
- Нажмите ОК в диалоге Информация, чтобы открыть панель инструментов Линия сечения:
- Выберите в выпадающем списке Вид, для которого требуется создать линию сечения.
- Выберите режим для создания линии сечения:
- Нажмите кнопку Установить элементы распознавания
для создания линии сечения, проходящей через элементы.
Элементы подсвечиваются при перемещении над ними курсора:

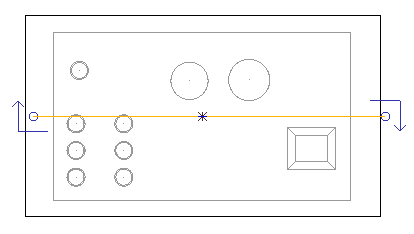

Выберите элемент для создания линии сечения через его центр:
- Отключите кнопку Установить элементы распознавания
, чтобы создать линию сечения, проходящую через точки.

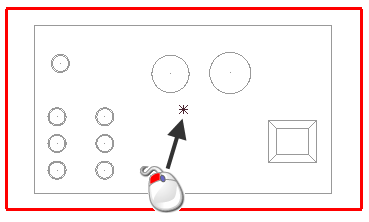

В режиме ввода точек элементы не распознаются. Щёлкните по виду, чтобы задать точку:

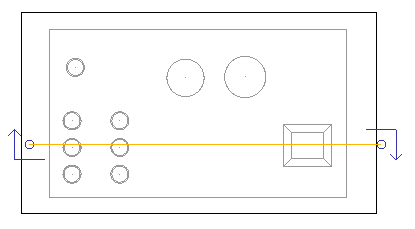

Линия сечения проводятся через эту точку:
- Нажмите кнопку Установить элементы распознавания
- Когда линия сечения создана, на панели становятся доступны другие опции:

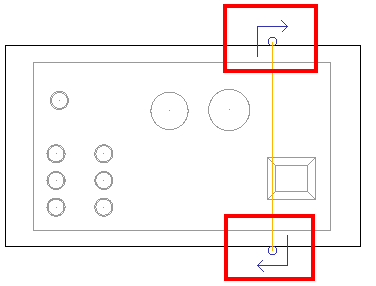

Вкл/выкл направление линии сечения. Это аналогично использованию инструментария вида для изменения направления линии сечения с горизонтального на вертикальное, и наоборот.
— сечение создано и готово к размещению на чертеже.
- отменяет все изменения и закрывает панель инструментов.
Совет: Можно комбинировать элементы и точки для создания линии сечения.
