Используйте эту опцию, чтобы применить закраску толщины к вашей модели. Данная операция позволяет визуализировать толщину тел. Опция удобна для определения тонкостенных участков модели.
Толщина измеряется с помощью шарика, который помещается внутрь тела и увеличивается в размерах до пересечения с любой из поверхностей тела. Шарик катится по внутренней части тела и увеличивается или уменьшается, заполняя доступное пространство. Лицевая сторона модели условно не показана, чтобы продемонстрировать измерение толщины катящимся по внутренней поверхности шариком.
Чтобы воспользоваться опцией "Закраска толщины":
- Выберите твердотельную модель.
- Откройте вкладку Визуализация > панель Закраска > Толщина.
В процессе расчета толщины возникнет пауза, продолжительность которой зависит от размера модели.
- Используйте диалоговое окно «Цветовая шкала толщины» для динамического изменения шкалы цветового отображения толщины:
- Максимальная толщина - области модели, которые толще значения, показанного в этом поле, показаны синим. Настройка этого значения с помощью слайдера отразится на окрашивании модели.
- Минимальная толщина - области модели, которые тоньше значения, показанного в этом поле, показаны красным. Настройка этого значения с помощью слайдера отразится на окрашивании модели.
Промежуточные толщины представлены согласно цветовой шкале диалога.
- Сечение - можно создать динамические сечения областей модели.
До создания сечений убедитесь, что определена подходящая плоскость. Секущая плоскость будет либо активной ЛСК (если выбрана), либо плоскостью графического окна, есть нажать кнопку Сечение.
Выбор опции Сечение, открывает диалог Динамическое сечение. Положение сечения может меняться с помощью слайдера в диалоге. В примере справа слайдер установлен на 50%.

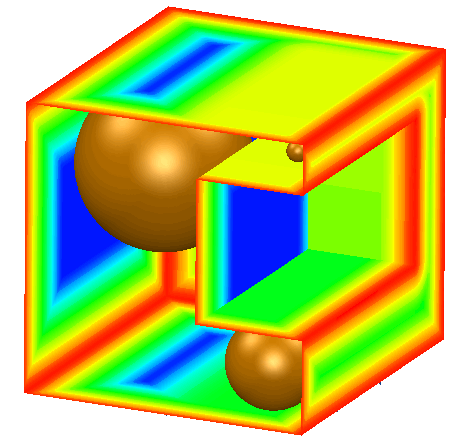

Цвет поверхности тела представляет диаметр шара в точке касания:
