Рабочая плоскость - это графический объект, определяющий локальную систему координат.
Вы можете:
- иметь любое количество локальных СК;
- размещать локальные СК в любом месте модели;
- поворачивать оси для удобного выравнивания с элементами модели.

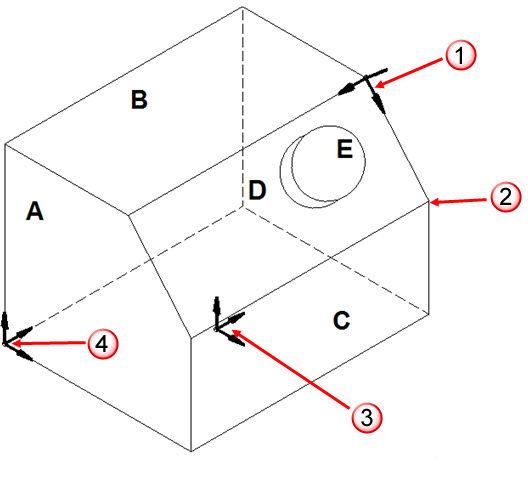

Ниже приведен пример локальной системы координат:
Локальная система координат (Рабочая плоскость). Подходит для:
- Грань D.
- Наклонный элемент E.
Локальные координаты 20,0,0. Глобальные координаты 437,62.8,28.7
Система координат глобального рабочего пространства для граней A, B, C.
Локальная система координат (Рабочая плоскость). Идеальна для граней A,B,C
В определенный момент времени активной может быть только одна локальная СК, известная как активная СК. Она обозначается красным цветом согласно цветовой схеме по умолчанию. Неактивные системы координат указываются серым цветом.
Любые задаваемые координаты применяются к этой системе координат, а не к глобальному пространству. PowerShape конвертирует локальные значения в глобальные автоматически и незаметно для пользователя.
Три оси рабочего пространства, перечисленные ниже, задают три плоскости. Они известны как рабочие плоскости:
- плоскость XY проходит через оси X и Y.
- плоскость ZX проходит через оси X и Z.
- плоскость YZ проходит через оси Y и Z.
Кнопки Рабочей плоскости
на Панели состояния определяют, какая плоскость будет активной в рабочем пространстве. Вы можете видеть, как графически обновляется ось в окне моделирования. Точки, вводимые щелчком мыши, лежат в активной плоскости.
