Пример использования Файл-Доктора

Чтобы использовать Файл-Доктор:

1. Убедитесь, что открыта только поврежденная модель.
2. Выберите опцию Файл > Информация > Файл-Доктордля вызова стандартного диалога Файл-Доктор.

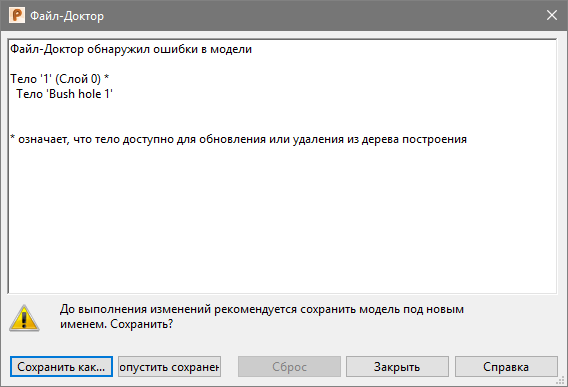

3. Нажмите кнопку Выполнить. Файл-Доктор пытается идентифицировать проблему и использует диалог для того, чтобы сообщить о найденных ошибках:



4. Нажмите Сохранить как. Это рекомендуемый выбор, так как у вас остается 'невредимая' копия.

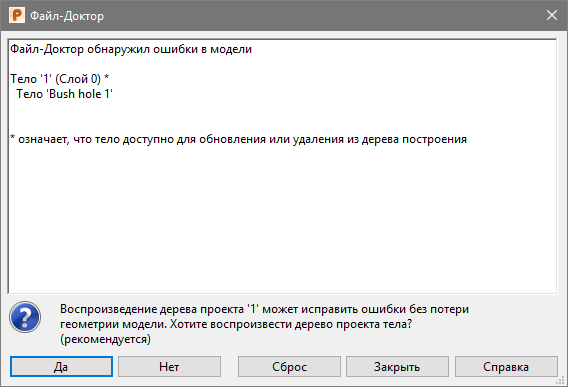

   В диалоге предлагается способ исправления модели.

   Тип предлагаемого Файл-Доктором исправления зависит от ошибок, найденных в модели. Если возможно, Файл-Доктор предложит исправление, которое не удаляет геометрию модели, например, воспроизведение или удаление дерева построения тела.

Внимание: Воспроизведение истории построения тела может исправить некоторые проблемы, но при этом некоторые ошибки могут повлечь за собой зависание или сбой PowerShape. Если такое произошло.
1. Перезапустите PowerShape.
2. Перезагрузите модель, которая была сохранена до исправления (шаг 4).
3. Запустите Файл-доктор, а когда будет предложено воспроизвести тело, выберите опцию "Нет".
4. Теперь будет предложен выбор - сохранить поверхностную геометрию (но потерять дерево построения тела) или сохранить как можно больше из дерева построения (но потерять некоторые элементы из дерева).

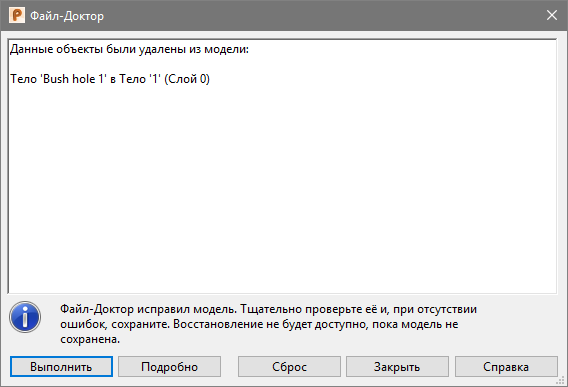

При завершении этого процесса Файл-Доктор сообщит о геометрии (если таковая имеется), которую нужно удалить для исправления модели.


5. Нажмите "Закрыть" для выхода из Файл-Доктора.
6. Тщательно проверьте модель и сохраните её, если вы удовлетворены исправлением.
   Прим.: Избавление от сбоя невозможно до тех пор, пока вы не сохраните исправленную модель.
