Измерение углов

Чтобы измерить угол с помощью Калькулятора:

1. На панели состояния нажмите кнопку Калькулятор .
2. Нажмите кнопку Измерить внутренний угол или Измерить внешний угол для измерения внутреннего или внешнего угла.
3. Измерьте угол одного из следующих типов объектов, как описано далее:
   • Одна линия:

     Наведите мышь на линию, чтобы отобразить внешний и внутренний углы. В скобках указывается значение смежного типа угла.



     Щёлкните по линии в той же точке, чтобы ввести выбранный тип угла в диалог Калькулятор.

   • Между двумя линиями:

     Внутренний угол Внешний угол

     Выберите одну, а затем вторую линию. Угол между ними вводится в поле для выражений диалога Калькулятор.

     Прим.: Вы можете измерить угол между двумя линиями, не лежащими в одной плоскости, но пересекающимися в пространстве. Такой угол измеряется между концами двух линий, лежащих вдали от пересечения, и расположенных в плоскости пересечения линий. Если вы выбираете две не пересекающиеся в пространстве линии, вычисляется угол между первой линией и точкой на второй линии.
   • Дуги:

     Внутренний и внешний углы определяются величинами секторов дуги, как показано на рисунке:

     Наведите мышь на дугу, чтобы отобразить внешний и внутренний углы. В скобках указывается значение смежного типа угла:

     Щёлкните по дуге, чтобы ввести значение выбранного типа угла в диалог Калькулятор.

   • Между линией и заданной точкой:

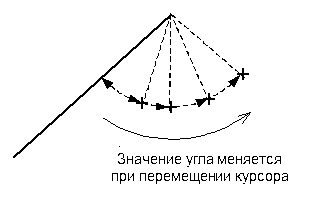

     Выберите линию. Отобразится соответствующий угол, тянущийся от выбранного конца линии к курсору. При перемещении курсора угол меняется:

     С помощью эластичной тянущейся стороны угла и курсора мыши можно выбрать угол, который требуется измерить.

     Щёлкните по точке, чтобы ввести значение выбранного типа угла в диалог Калькулятор.

     Прим.: Угол вычисляется в плоскости, образуемой двумя конечными точками линии и заданной точкой.
   • Используя три точки:

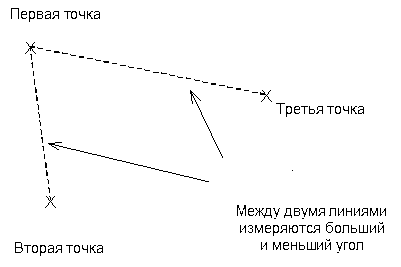

     На рисунке три точки задают две линии. Между ними выполняется измерение внешнего и внутреннего углов:

     При выборе первой точки отобразится соответствующий угол, тянущийся от выбранной точки к курсору. Используйте ее как направляющую и выберите вторую и третью точки. После выбора третьей точки значение выбранного угла вводится в диалог Калькулятор.

     Прим.: Угол вычисляется в плоскости, образуемой двумя конечными точками линии и заданной точкой.
