Мастер формообразующих - страница Задайте размеры блока

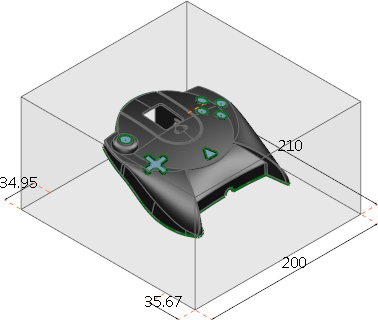

Вокруг выбранного объекта автоматически создаётся блок, если он ещё не был задан до входа в Мастер формообразующих. Размеры блока могут быть заданы абсолютными или относительными значениями. В Мастере содержится изображение закрашенной детали и каркасного блока. Можно поворачивать, менять масштаб и перемещать изображение мышью.

1. Задайте размеры блока с помощью абсолютных или относительных значений:

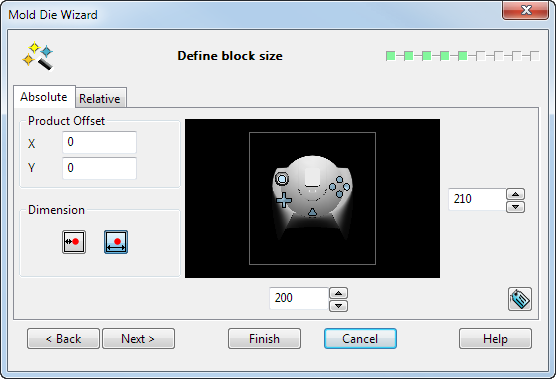

   • Вкладка Абсолютные позволяет задать высоту блока формообразующей с помощью абсолютных значений:



     Смещение изделия - введите значения в текстовые поля X и Y, чтобы сместить центр изделия от центра блока.

     Размер

     — выберите опцию, чтобы задать минимальные размеры контактного участка, введя значения в поля. Это минимальное расстояние между изделием и блоком.

     — выберите эту опцию, чтобы задать общую ширину и длину блока, введя значения в поля.

     — используйте стрелки, чтобы задать длину и ширину блока формообразующей. Можно также ввести абсолютные значения в поля.

     — Показать/Скрыть значки размеров в графическом окне PowerShape. Динамические размеры появляются на экране независимо от коэффициента увеличения или уменьшения масштаба вида.

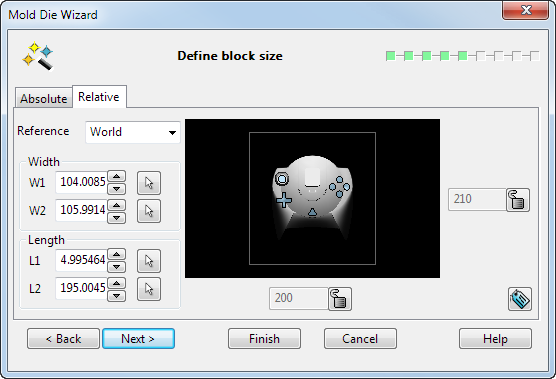

   • Используя вкладку Относительные, можно задать ширину и длину блока, меняя расстояние между справочной точкой и кромкой блока:



     Относительно - справочная точка отмечена жёлтым цветом. Доступные справочные точки: Глобальная или Активная ЛСК или Центр изделия. Активная является справочной точкой по умолчанию.

     Ширина

     W1 - расстояние между справочной точкой и ближайшей кромкой блока.

     W2 - расстояние между справочной точкой и самой дальней кромкой блока.

     — W1 и W2 могут быть заданы щелчком мыши. Нажмите кнопку и используйте мышь для привязки к точкам на вспомогательных линиях и других объектах.

     Длина

     L1 - расстояние между справочной точкой и ближайшей кромкой блока.

     L2 - расстояние между справочной точкой и самой дальней кромкой блока.

     — L1 и L2 могут быть заданы щелчком мыши. Нажмите кнопку и используйте мышь для привязки к точкам на вспомогательных линиях и других объектах.

     — используйте стрелки, чтобы задать длину и ширину блока формообразующей.

     — длина или ширина блока в текущий момент не фиксирована. Нажмите эту кнопку и зафиксируйте их.

     — длина или ширина блока в текущий момент зафиксирована, таким образом, фиксированный размер останется постоянным, и положение блока можно менять относительно изделия. Нажмите кнопку, чтобы разблокировать длину или ширину блока.

     — Показать/Скрыть значки размеров в графическом окне PowerShape. Это заменяет опцию Показать маркеры из предыдущих версий. Динамические размеры появляются на экране независимо от коэффициента увеличения или уменьшения масштаба вида.

2. Нажмите кнопку Далее, чтобы открыть страницу Создать поверхность разъема для создания поверхности разъёма. Все поверхности, лежащие вне блока, автоматически удаляются. Если, находясь на более поздних этапах мастера, вернуться на страницу Задайте размеры блока и поменять длину, ширину или центр, отобразятся исходные необрезанные поверхности.
