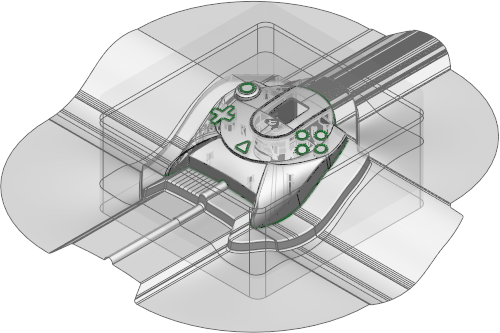

Чтобы использовать Мастер формообразующих для создания пресс-формы, показанной на рисунке:
- Откройте вкладку Мастер > панель Разделение деталей > Формообразующие для запуска Мастера формообразующих.
- Используйте первую страницу мастера, чтобы выбрать объекты, которые будут использованы для создания пресс-формы.
- Используйте вторую страницу мастера, чтобы создать и отредактировать линии разъёма.
- Используйте третью страницу мастера, чтобы создать и отредактировать ограниченные поверхности.
- Используйте четвертую страницу мастера, чтобы задать усадку изделия.
- Используйте пятую страницу мастера, чтобы задать размер заготовки.
- Используйте шестую страницу мастера, чтобы создать поверхность разъёма.
- Используйте седьмую страницу мастера, чтобы задать размер высоты заготовки.
- Используйте восьмую страницу мастера, чтобы задать типы углов.
- Используйте девятую страницу мастера, чтобы выполнить симуляцию открывания матрицы/пуансона.
При работе с Мастером формообразующих:
- Вы можете предоставить мастеру два набора поверхностей разъёма:
- Один - для использования во вкладыше пуансона
- Второй - для матрицы
Это позволяет встроить рельеф в области пресс-формы таким образом, что в важных точках поверхностей разъёма можно было увеличить давление. Чтобы использовать эту функцию, необходимо, чтобы оба набора поверхностей разъёма были представленными двумя телами, иначе мастер предполагает, что вы предоставили только один набор поверхностей.
Если вы предоставляете комбинацию поверхностей и тел, мастер предполагает, что поверхности общие для обоих вкладышей. Тела проверяются: образуют ли они пару матрица-пуансон с другим телом. При положительном результате одно из тел будет частью поверхности разъёма матрицы, а другое - пуансона. В противном случае, поверхность разъёма считается общей для обоих вкладышей.
- В любой момент можно выйти из Мастера, нажав кнопку Готово. Данные можно поменять вручную и заново запустить Мастер.
- Если выйти из Мастера формообразующих до создания разъёма пресс-формы, появляются сообщения, отражающие используемый функционал.
Например:
- Усадка не была применена - если задана усадка.
- Ступенчатые поверхности выводятся как тела - если созданы ступенчатые поверхности.
- Toolmaker будет распознавать готовые вкладыши только под именами DW_CORE и DW_CAVITY, если Мастер формообразующих был запущен из приложения Toolmaker.
Вы можете выбрать объекты, уже созданные Мастером, и перезапустить его.
- Можно на любой (кроме последней) странице Мастера нажать кнопку Назад и отредактировать настройки предыдущих шагов.
