В Toolmaker вы можете выполнить симуляцию открытия и закрытия пресс-формы:
Чтобы открыть и закрыть пресс-форму:
- Откройте вкладку Мастер > панель Режим > Вкл/выкл Toolmaker, чтобы войти в режим Toolmaker.
- Откройте вкладку Мастер > Изменить пресс-формы > Симуляция.

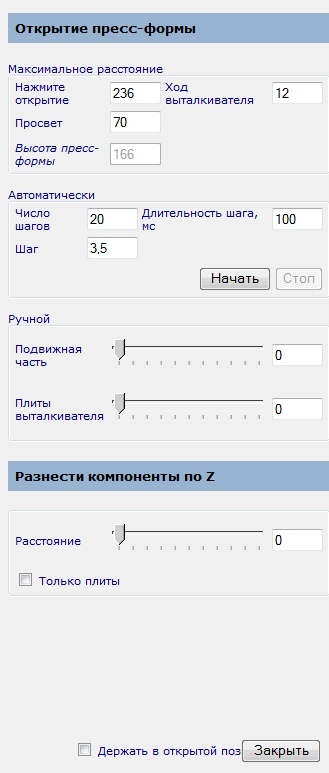

- Используйте опции диалога Открытие пресс-формы, чтобы задать способ открытия и закрытия пресс-формы:
Максимальное расстояние - задайте значения максимального расстояния. Они используются для открывания и закрывания пресс-формы.

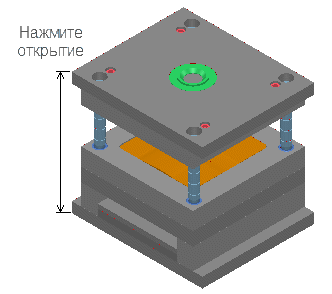

- Нажмите открытие - максимальное доступное пространство, на которое может быть открыта пресс-форма.
Максимальный просвет вычисляется из данного значения. Если его изменить, просвет также изменится.

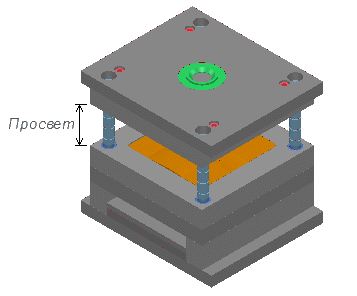

- Просвет - максимальное открытие плит матрицы и пуансона.
Деталь выпадает из пресс-формы при данном открытии. Оно измеряется вычитанием максимального расстояния открытия из высоты пресс-формы. Если изменить данное значение, максимальное расстояние также изменится.
- Ход выталкивателя - максимальное расстояние, на которое перемещается плита выталкивателя.
- Высота пресс-формы - высота пресс-формы.
Автоматически - задаёт значения для автоматического открытия и закрытия инструментов пресс-формы:
- Число шагов - число шагов, требующихся для достижения максимального просвета. Если значение просвета изменить, количество шагов также изменится.
- Шаг - размер шага. Если задать это значение, Число шагов также обновится.
- Длительность шага - время, затрачиваемое на совершение одного шага.
- Начать - начинает открытие и закрытие инструментов пресс-формы.
- Стоп - останавливает открытие и закрытие инструментов пресс-формы.
Ручной - задаёт расстояние для открытия пресс-формы вручную:
- Подвижная часть - подвижная часть открывается на заданное расстояние. Введите значение, используя слайдер или введя в поле необходимую величину. Максимальное расстояние задаётся просветом.
- Плиты выталкивателя - перемещаются на данное расстояние. Введите значение, используя слайдер или введя в поле необходимую величину. Максимальное расстояние задаётся просветом.

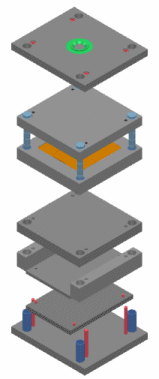

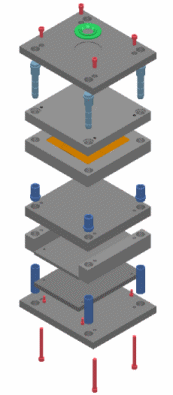

Разнести компоненты по Z - компоненты инструментов пресс-формы располагаются относительно друг друга на данном расстоянии:
- Расстояние - задаёт расстояние.
- Только плиты - если опция включена, плиты помещаются в новое положение, а другие компоненты остаются привязанными к соответствующим плитам.
Если опция отключена, все компоненты помещаются в новые положения.
Держать в открытой позиции - если нажать кнопку Закрыть, пресс-форма останется открытой на заданное текущее расстояние. Это удобно для получения чертежей базовых блоков открытой модели.
- Нажмите открытие - максимальное доступное пространство, на которое может быть открыта пресс-форма.
- Чтобы снова закрыть пресс-форму после выхода из Открытия пресс-формы, вернитесь на эту страницу, используя вкладку Мастер > Изменить пресс-формы > Симуляция.
