Toolmaker объединяет ориентированные на производство функции программы. В Toolmaker входят опции проектирования форм для литья пластмасс и прессового инструмента, а также функционалPowerShape по Моделированию сборок.
Кроме того, используя функционал Drafting, вы можете создать чертежи общей сборки и деталей, а также спецификацию.

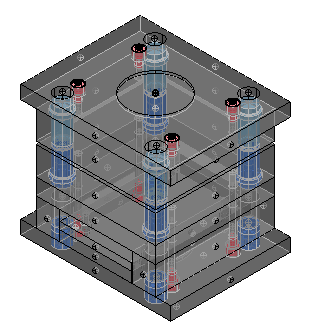

Например, существуют разные опции создания пресс-форм:
Вы можете:
- запустить Мастер, чтобы построить блоки пресс-формы, включая создание поверхностей разъема;
- запустить Мастер для создания базового блока;
- выбрать компоненты пресс-формы в стандартных каталогах.
Эти компоненты являются символами 3D-тел PowerShape . Поэтому можно использовать PowerShape для создания пользовательского проекта пресс-формы.
При создании компонентов можно вводить нестандартные размеры или создать собственный каталог.
Все главные компоненты и плиты полностью параметризованы. Можно легко изменить размер любого компонента, перезапустив один из Мастеров и выбрав стандартные или пользовательские размеры. Все изменения, выполненные после создания, сохраняются.
Карманы и крепёжные винты добавлены в плиту матрицы стандартного размера. При размещении каналов охлаждения становится очевидно, что плита должна иметь большую толщину. Размеры плиты можно изменить до значений следующей стандартной толщины или задать пользовательскую толщину при сохранении всех элементов карманов и отверстий.
