Вы можете использовать дерево построения электрода, чтобы задать многоместные электроды как наборы электродов и назначить свой припуск каждой форме для прожига.
Чтобы задать набор электродов:
- Выберите в дереве построения многоместный электрод.
- Щелкните правой кнопкой мыши по выбранному электроду.
Откроется контекстное меню Многоместный электрод.
- Выберите опцию Многоместный > Набор электродов.
Многоместный электрод конвертируется в набор электродов.
Данные значки обозначают припуски форм для прожига, которые указываются в круглых скобках после имени электрода.
Назначение формы для прожига
Кроме того, вы можете использовать дерево построения, чтобы задать назначение формы для прожига в наборе: для черновой, получистовой или чистовой обработки. Чтобы задать назначение форм для прожига:
- Выберите набор электродов.
- Щелкните правой кнопкой мыши по выбранному электроду.

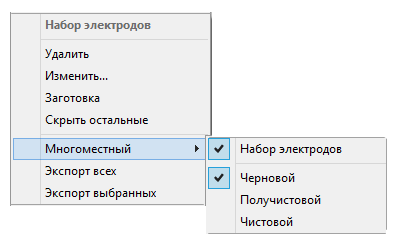

Откроется контекстное меню Набор электродов.
- В контекстном меню выберите одну из следующих опций:
- Многоместный > Черновой
- Многоместный > Получистовой
- Многоместный > Чистовой
