Использование Solid Doctor

Используйте Solid Doctor для обнаружения и исправления ошибок в теле. Следующее классифицируется как ошибки:

• отверстия
• нахлесты
• самопересечения
• некорректно обрезанные поверхности

Они должны быть удалены, поскольку могут повлечь за собой дальнейшие ошибки в процессе создания элементов тела.

Чтобы использовать Solid Doctor:

1. Выберите тело для поиска дефектов.
2. Откройте вкладку Инструменты для работы с телами > панель Исправить > Solid Doctor.

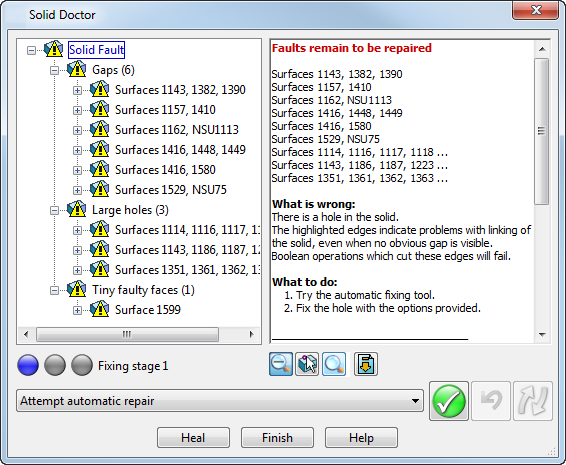

3. Используйте диалог Solid Doctor для исправления ошибок в теле путём удаления отверстий и исправления обрезки поверхностей с ошибкой:



• Дерево ошибок - содержит перечень ошибок в теле. Ошибки можно выбирать как в дереве ошибок, так и в модели. Выбирая ошибку в дереве ошибок, вы подсвечиваете ее в модели и наоборот.



  Например:

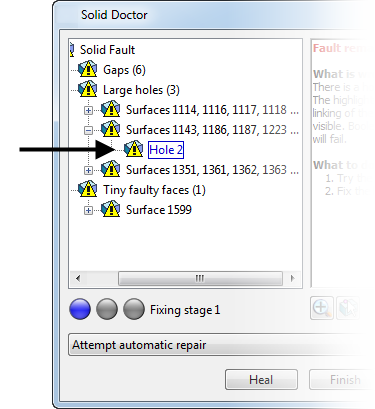

  1. Выберите ошибку в Дереве ошибок.

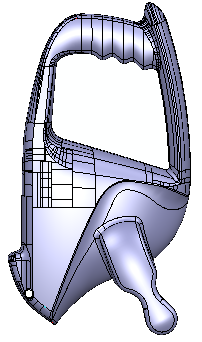

  2. Щелкните мышью по примечанию к ошибке на модели.



• Информация об ошибке - описание выбранной ошибки.



  Предоставляется следующая информация об ошибке:

  • Это неверно: - показывает описание ошибки.
  • Что делать: - предлагает процедуру исправления.
  • Неудавшиеся операции исправления - перечисляет операции исправления, которые не удалось выполнить.
• Увеличить - нажмите, чтобы увеличить изображение выбранной ошибки. Уменьшите изображение, чтобы увидеть всё тело.
• Показать ошибку - выберите из выпадающего списка способ отображения ошибки на модели.
  • Показать выбранные области с ошибками - показывает выбранную ошибку в окне модели.
  • Показать все выбранные области с ошибками - показывает выбранную ошибку в окне модели.
  • Показать пораженные области - в настоящее время опция недоступна. Находится в процессе разработки.

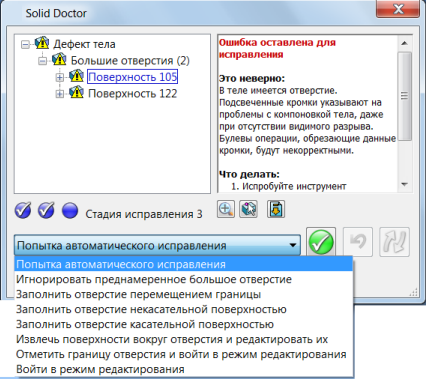

• Опции исправления - Выберите опцию исправления из списка доступных операций исправления. Дополнительную информацию можно найти в разделе Список параметров ошибок. Опцией по умолчанию является Попытка автоматического исправления. В зависимости от параметра исправления открывается соответствующая панель инструментов Doctor Edit.
• Применить - нажмите, чтобы применить опцию исправления.
• Отменить - нажмите, чтобы отменить последнюю операцию исправления.
• Перепроверить - нажмите, чтобы проверить тело на наличие ошибок.
• Дополнительно - недоступно в данный момент. Находится в процессе разработки.

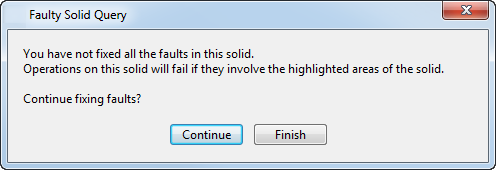

• Готово - нажмите, чтобы закрыть диалог и проверить на наличие ошибок. Если найдется ошибка, откроется диалог Запрос неисправностей тела:



  • Продолжить - нажмите, чтобы открыть диалог Solid Doctor и продолжить исправление ошибок.
  • Готово - нажмите для принятия изменений, выполненных в Solid Doctor.
