Пример использования Файл-Доктора

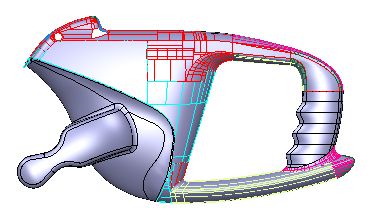

Следующая модель использована для демонстрации создания тела без ошибки.

1. Откройте вкладку Главная > панель Выборка > Все поверхности.
2. Откройте вкладку Тело > панель Создать > Из объектов > Из поверхностей/сеток.
3. Выберите опцию Нет в Мастере замыкания тел.
4. Откройте вкладку Инструменты для работы с телами > панель Исправить > Solid Doctor.

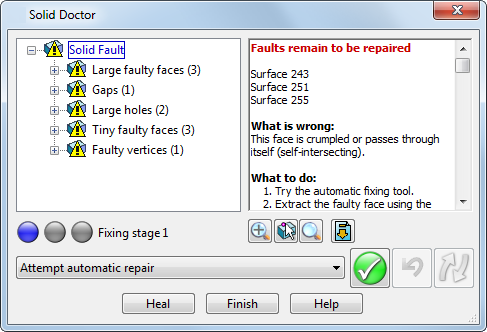

   Откроется диалог Solid Doctor:



   Первая группа ошибок выбирается в дереве ошибок и отображается на модели.



5. Выберите Разрыв (1).
6. Выберите опцию Извлечь поверхности вокруг разрыва и редактировать их из выпадающего списка Опции замыкания.
7. Нажмите кнопку Обработать данные дефекты .

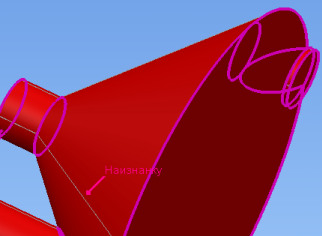

8. Увеличьте область вокруг разрыва в окне модели и выберите 3 поверхности, указанные ниже.



9. Нажмите Удалить .
10. Откройте вкладку Главная > панель Выборка > Все поверхности.
11. Нажмите кнопку Принять на панели инструментов Doctor Edit.



12. Выберите опцию Поверхности с небольшими дефектами (3).
13. Нажмите Удалить поверхности в выпадающем списке Опции исправления.
14. Нажмите кнопку Обработать данные дефекты .
15. Нажмите кнопку Перепроверить тело на наличие ошибок .
16. Нажмите на значок Разрыва в модели.
17. Выберите опцию Извлечь поверхности вокруг разрыва и редактировать их из выпадающего списка Опция замыкания.
18. Нажмите кнопку Обработать данные дефекты .
19. Нажмите кнопку Принять на панели инструментов Doctor Edit.



20. Выберите мышью Разрыв 1 в Дереве ошибок.
21. Выберите опцию Заполнить отверстие некасательной поверхностью из выпадающего списка опций исправления.
22. Нажмите кнопку Обработать данные дефекты .
23. Нажмите кнопку Перепроверить тело на наличие ошибок .

    Внешняя кромка тела сейчас отмечена, как отверстие.



24. Выберите опцию Игнорировать преднамеренное большое отверстие в выпадающем списке Опции исправления.
25. Нажмите кнопку Обработать данные дефекты .
26. Нажмите кнопку Готово.
