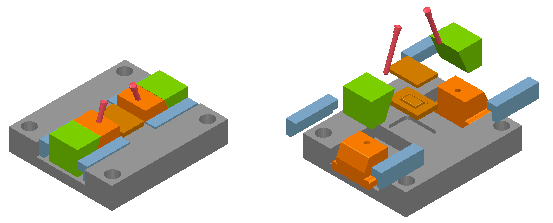

Панель инструментов Разнесение даёт возможность создавать разнесённый вид сборки, чтобы показать, как её элементы соединяются между собой:
Разнести сборку можно с помощью параметров расстояния или угла, участвующих в связи компонентов:
- Убедитесь, что сборка активная. Некоторые компоненты должны содержать связи расстояния или угла.
- Откройте вкладку Сборка > панель Изменить и выберите опцию:
- Разнести на расстояние. Сборка разбивается с помощью параметра расстояния. Вид будет разнесён вокруг оси, задающей угол при создании связи между компонентами.
- Разнести под углом. Сборка разбивается с помощью параметра угла. Вид будет разнесён вокруг оси, задающей угол при создании связи между компонентами.
- Используйте опции панели инструментов Разнесение для управления опциями разнесения.
