Функционал "Моделирование сборок" позволяет быстро и легко генерировать сложные сборки из стандартных компонентов. Вы можете зарегистрировать тела как определители компонентов, а затем создать в сборке любое количество копий этих компонентов. Например, автомобиль можно представить как сборку, состоящую из четырёх компонентов колеса и одного компонента корпуса. Каждый компонент колеса создаётся с помощью одинаковых определителей компонента колеса. Компонент корпуса создаётся с помощью определителя компонента корпуса.
Кроме компонентов в сборке также содержатся набор связей, задающих взаимное положение компонентов, и различные инструменты, помогающие анализировать созданную сборку.
- Определитель компонента - это механизм для хранения геометрии графического объекта. Этот графический объект может использоваться для представления готового инженерного компонента, например детали автомобиля.
Определители компонента создаются автоматически при создании компонента из выбранного пользовательского тела или тела с Power-элементами, или при добавлении компонента из Библиотеки компонентов. Созданные определители компонентов хранятся невидимыми. Их можно использовать для создания графических компонентов и построения сборки.
- Компонент - визуальные объекты, созданные из копий определителей компонентов в заданных положениях и ориентации. Набор компонентов в сборке называется группой, но группы не задают иерархию сборки.

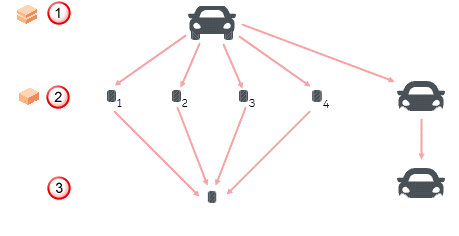

- Сборка - набор компонентов, соединенных в соответствии с заданными связями. В сборке автомобиля можно создать четыре компонента колеса и компонент корпуса. Сборка также хранит информацию о сопряжении всех компонентов для создания автомобиля:
Сборка;
Компонент.
Определение компонента.
Кроме того, вы можете создать подсборки - существующие сборки, являющиеся частью другой сборки.

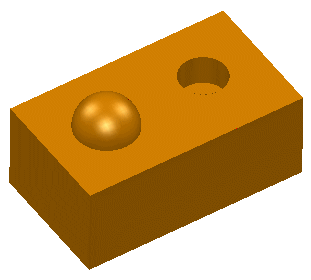

- Привязка - компоненты в сборке могут присоединяться друг к другу с помощью привязок. Это могут быть плоские грани, оси, прямые кромки или точки на компонентах, в местах присоединения компонента. При регистрации компонента все возможные привязки обнаруживаются автоматически.

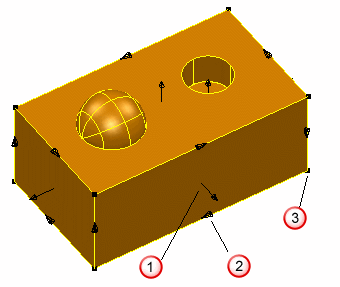

В данном примере привязки генерированы следующим образом:
Плоскость
Линия
Точки
- Связь - это взаимосвязь между привязками двух компонентов. Например, плоская привязка может находиться в одной плоскости с другой плоской привязкой, или может быть параллельна ей и находиться от неё на заданном расстоянии.
- Взаимосвязи, задающие положение самого компонента (то есть привязки к другому компоненту) называются подчиненными связями.
- Взаимосвязи, задающие положение других компонентов (привязанных к основному компоненту), называются основными связями.
Основной связи одного компонента всегда соответствует подчиненная связь второго (связанного с ним) компонента. Связи отображаются в дереве сборки под веткой основных или подчиненных связей компонентов.
- Подобъект - у каждого объекта сборки могут быть связанные с ним подобъекты. Для компонента подобъектом может быть тело, из которого создается компонент, или ЛСК этого компонента. Подобъекты подсборки - это компоненты этой подсборки. Подобъекты группы - это компоненты.
