Вы можете создать мозаичный массив из поверхности, DMT файла или символа на целевом объекте. Мозаичное размещение создает копии исходного элемента в рядах и столбцах. Ряды разделены вертикальными промежутками, а столбцы - горизонтальными.
Чтобы создать мозаичный массив:
- Задайте начальное положение для первого элемента в мозаичном массиве на целевом объекте, используя элементы управления компоновкой на странице Объект наложения Мастера наложения.

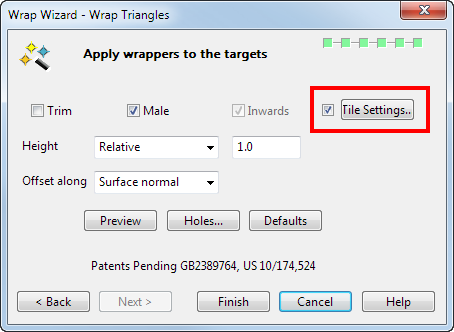

- Выберите опцию рядом с кнопкой Настройки мозаики, чтобы активировать функционал мозаичного размещения:
- Нажмите кнопку Настройки мозаики.

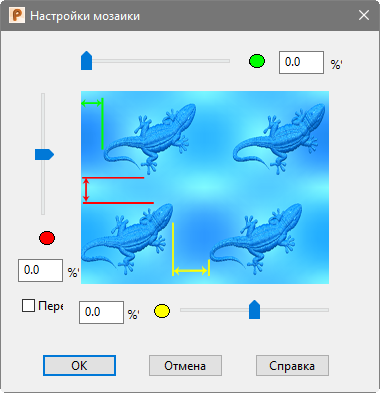

Откроется диалог Настройки мозаики, содержащий четыре элемента управления для создания мозаичного массива с помощью объекта наложения:
Вы можете использовать комбинацию этих четырех элементов управления для создания нужного эффекта мозаики, или оставить значения на нуле, чтобы создать мозаичное размещение со значениями по умолчанию. Вы можете использовать комбинацию этих четырех элементов управления Можно ввести значения или задать значения с помощью слайдеров.
Мозаика со смещением - введите процентное содержание соответствующего размера мозаики, чтобы сместить каждый ряд вправо. Это приводит к 'уложенному кирпичиками' массиву.
Мозаика с вертикальным интервалом - используйте слайдер, чтобы увеличить или уменьшить вертикальное пространство между элементами мозаики, или введите значение, задающее процент от общего интервала в вертикальном направлении.
Мозаика с горизонтальным интервалом - используйте слайдер, чтобы увеличить или уменьшить горизонтальное пространство между элементами мозаики, или введите значение, задающее процент от общего интервала в горизонтальном направлении.
- Перевернуть - выберите эту опцию, чтобы развернуть чередующиеся элементы мозаики. Данная опция недоступна при наложении поверхности.
- Нажмите кнопку ОК, чтобы создать мозаику с помощью значений диалога или принять нулевые значения по умолчанию. Мозаичное размещение создается при выборе Готово на странице Выбор объектов наложения Мастера наложения.
