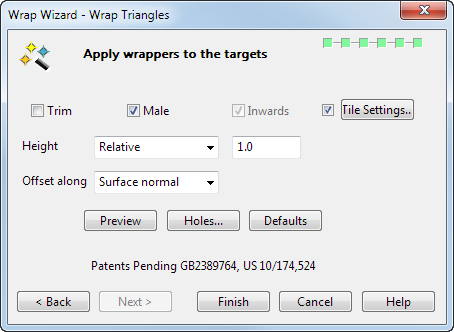

Используйте страницу Наложение треугольников для наложения рельефа на поверхности и тела.
Если выбранный объект наложения - тело или одна или несколько поверхностей, то результатом наложения выбранных объектов на цель будет также тело или одна или несколько поверхностей.
- Обрезка - выберите эту опцию, чтобы обрезать объекты до внешней границы рельефа.

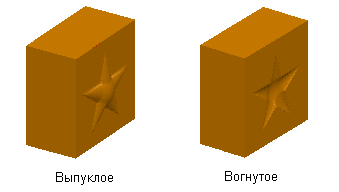

- Выпукло - выберите эту опцию, чтобы выполнить смещение вдоль нормалей или векторов ЛСК и создать выпуклое наложение. Если опция отключена, смещение выполняется в противоположном направлении, и создается вогнутое наложение.

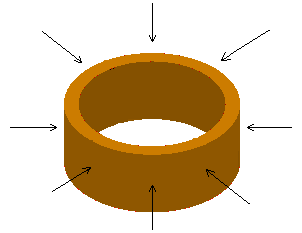

- Вогнуто - эта опция наиболее необходима при использовании цилиндрических проекций. Если опция включена, рельеф проецируется с внешней стороны модели внутрь к центру цилиндра.
Узел рельефа размещается на первой попавшейся поверхности.

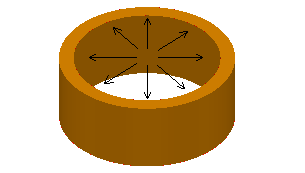

Погасите эту опцию, чтобы проецировать рельеф наружу от центра цилиндра.

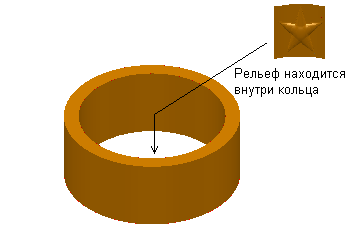

Рельеф располагается внутри кольца.
- Настройки мозаики - создает мозаичный массив на целевом объекте с помощью выбранного объекта наложения. Выберите эту опцию, чтобы активировать кнопку Настройки мозаики. Нажмите кнопку Настройки мозаики для вызова диалога Замостить.
- Высота - контролирует высоту наложения. Существует три опции:
- Относительно - введите значение в текстовое поле. "Натуральная" высота для рельефа умножается на число из этого текстового поля.
- Без масштабирования - высота каждого узла совпадает с указанной в dmt файле.
- Максимум - введите максимальное значение высоты наивысшего узла. Высоты всех других узлов задаются пропорционально, чтобы сохранить внешний вид рельефа.
- Смещение вдоль - управляет направлением смещения наложения. Выберите:
- По нормали поверхности - выберите эту опцию, чтобы сместить каждый узел треугольников объекта наложения в направлении нормали поверхности на высоту, заданную в поле Высота.

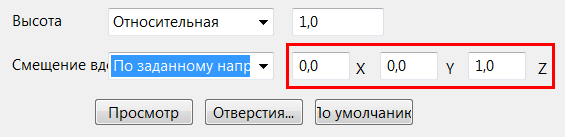

- По заданному направлению - выберите эту опцию, чтобы сместить каждый узел треугольников объекта наложения в заданном направлении, введенном в полях X, Y, Z, до высоты, заданной в поле Высота.
- Просмотр - открывает просмотр наложения треугольников из DMT файла на объекты.
- Отверстия - вызывает диалог Заполнение отверстий, в котором задаются параметры для заполнения отверстий, образованных разрывами в модели.
Прим.: Данная опция не доступна при создании элементов наложения тел или если выбрана опция выбрана Глобально в качестве метода минимизации искажения. Результирующее наложение проходит вокруг отверстий без искажения, при этом отверстия остаются не закрытыми.
- По умолчанию - меняет настройки этого диалога обратно на значения по умолчанию.
- Готово - накладывает поверхности, тела или треугольники из dmt файла на объекты и завершает работу Мастера наложения.
Если вы создаете наложение с помощью вкладки Поверхность > панель Элемент > Наложить, между объектами наложения и целевой поверхностью зависимостей нет, поэтому целевая поверхность и эти два объекта не связаны.
Если вы создаете наложение с помощью вкладки Тело > панель Элемент > Наложить, создаются зависимости между объектом наложения и целевым объектом, и создается элемент наложения
в дереве элементов тела. Это позволяет изменять элемент наложения.
