Вы можете генерировать поверхность из лоскутов, представляющих области между продольными и поперечными кривыми. Используйте эту опцию для ввода точек, представляющих пересечения поперечных и продольных кривых, чтобы задать лоскуты. Далее эти лоскуты используются для создания поверхности.
Чтобы создать поверхность из лоскутов:
- Откройте вкладку Поверхность > панель Создать > Из лоскутов.

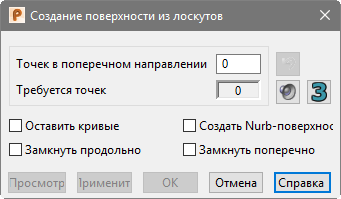

Откроется диалог Создание поверхности из лоскутов:
- Введите количество точек на поперечной кривой, используя опцию Точек в поперечном направлении.
- Создайте точки, образующие первую поперечную кривую.
Вы можете выбрать точки мышью в графическом окне или получить точки из сканера.
В поле Требуется точек отображается количество точек, необходимых для завершения текущей поперечной кривой. Количество точек уменьшается при каждом вводе точки.
- Создайте точки, представляющие вторую поперечную кривую. Между двумя поперечными кривыми генерируется поверхность.
Вы можете создать несколько поперечных кривых с разным числом точек в каждой из них.
Используйте другие опции диалога следующим образом:
— отменить последнюю введенную точку.
- используйте эти кнопки, чтобы активировать или деактивировать звуковые подсказки.
- открывает окно, показывающее количество точек, которые всё еще необходимы для завершения текущей поперечной кривой.
- Оставить кривые - оставляет кривую, когда работа с диалогом завершена. Погасите эту опцию, чтобы отображалась только поверхность.
- Создать NURBS поверхность - если выбрана данная опция, вместо power-поверхности создается NURBS-поверхность.
- Замкнуть продольно - замыкает кривые продольно при создании поверхности.
- Замкнуть поперечно - замыкает кривые поперечно при создании поверхности.
- Просмотр - показывает созданную поверхность.
- Применить - сохраняет сделанные изменения, не закрывая диалог. Создается заданная поверхность, и в данном сеансе можно создать другую поверхность.
- Нажмите кнопку OK, чтобы принять изменения и закрыть диалог.
