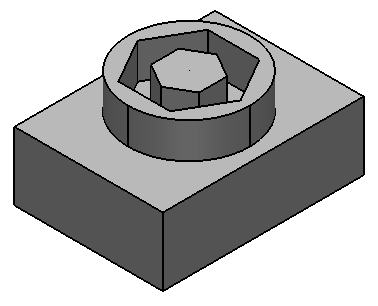

Следующий пример демонстрирует создание тела-бобышки с помощью вложенных эскизов:
- Создайте блок и убедитесь, что он активен.
- Создайте окружность и два многоугольника в той же плоскости, что и блок. (Опция Создать контур в диалоге Многоугольник должна быть активирована):
- Выберите блок, дугу и многоугольники.
- Откройте вкладку Тело > панель Элемент > Бобышка, чтобы открыть диалогТело-бобышка.
- Нажмите
, чтобы Сгруппировать эскизы в области. - Нажмите кнопку OK.
