Управление картами наладки

Откройте диалог нажатием кнопки в диалогах:

• Копировать электрод;
• Диалог Изменить электрод;
• Мастер создания электродов

В диалоге содержатся опции создания следующих документов:

• Лист общей сборки
• Детальная карта наладки
• Комбинированная карта наладки
• другие пользовательские карты наладки включены в файл electrode_template.

Лист общей сборки - выберите эту опцию, чтобы генерировать лист общей сборки и выбрать ее имя в списке. Выберите в списке опцию Новая общая сборка, чтобы ввести новое Имя. Если опция погашена, лист не генерируется.

Прим.: Если вы открываете этот диалог из диалога Изменить электрод, изменение листа общей сборки повлияет на примечания к электроду, которые переместятся из одного листа общей сборки в другой.

Имя - данная опция доступна только в случае выбора опции Новая общая сборка в списке Лист общей сборки. Введите новое имя. Важно избегать специальных символов, однако можно воспользоваться строками замены.

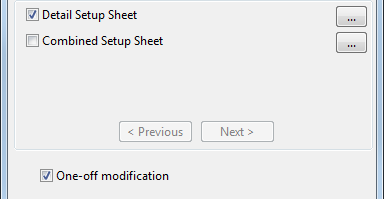

Центральная часть диалога содержит списки существующих карт наладок.

Для всех перечисленных листов применяется следующее:

• Выберите эту опцию, чтобы генерировать лист. Если опция погашена, лист не генерируется.
• Можно открыть соответствующий диалог Настройки карты наладки электрода, нажав кнопку . Данный диалог даёт возможность поменять число опций, включая имя карты наладки.
• Изменение имени карты отразится в списке карт наладки этого диалога. Чтобы выполненное изменение оставалось постоянным, нажмите кнопку Сохранить. Это сохранит имя, присвоенное по умолчанию для данной карты наладки.

Предыдущий и Далее - если задано больше карт, чем может поместиться в центральной части диалога, активируется кнопка Далее. Нажатие на кнопку откроет следующий набор карт наладки. Если нужно просмотреть предыдущий набор карт наладки, нажмите кнопку Предыдущий.

Разовое изменение - если выбрана данная опция, выполненные изменения применяются к текущему электроду. Если отключена, изменения запоминаются и используются в процессе создания следующих электродов.

Чтобы изменения стали настройками по умолчанию для всех пользователей:

1. Погасите опцию.
2. Нажмите кнопку Сохранить.

   Это действие передаст файл в общую базу данных shareddb. Когда изменения сохранены, сохраняется большая часть содержимого файла конфигурации (electrode_setupsheets.con), поэтому становится безопасным использование ручного редактирования и изменения интерфейса.
