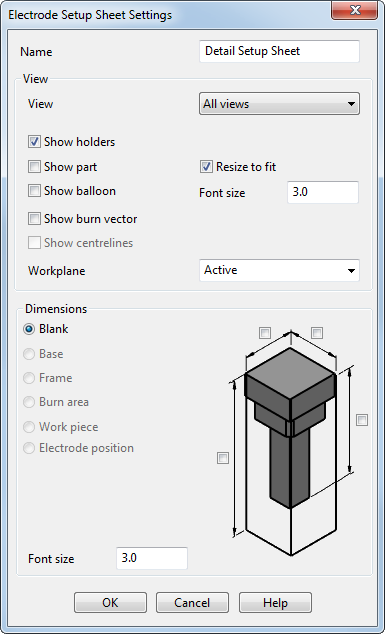

В диалоге содержатся настройки для отдельных карт наладки, с помощью которых можно задать опции файла конфигурации посредством пользовательского интерфейса. Диалог открывается нажатием кнопки Многоточия
в диалоге Управление картами наладки.
Имя - имя карты наладки, указанное в диалоге Управление картами наладки. Если изменить это Имя, изменение коснётся имени карты наладки в диалоге Управление картами наладки. Можно сделать изменение имени действительным для электрода, для сеанса создания электрода или изменить имя по умолчанию с помощью опций диалога Управление картами наладки.
Вид - если нужно задать настройки только для определённого вида, выберите его из выпадающего списка. Настройка Все виды позволяет менять опции, заданные по умолчанию.
Используйте область Размеров для добавления размеров различных атрибутов электрода.
- Заготовка
- База
- Рама
- Зона прожига
- Деталь
- Положение электрода
В зависимости от направления вида могут отображаться различные размеры. Чтобы отобразились нужные размеры, выберите соответствующий вид электрода из списка Вид.
- Если выбраны Все виды, имеющие разное направление, можно задать размеры X, Y и Z. Это вид, заданный по умолчанию. Вы можете открыть только размеры, связанные с Заготовкой.
- Если выбрать вид сверху, в чертеж можно добавить размеры X и Y.
- Если выбрать вид сбоку, на диаграмме отобразятся размеры Z и X (или Y).
- Если выбрать другой вид, в чертеж можно добавить размеры X, Y и Z.
- Если ваш шаблон электрода генерирует дополнительные виды в карте наладки, то имена этих видов появляются в выпадающем списке Вид. Выбрав альтернативный вид из списка, вы сможете увидеть размеры разных атрибутов электрода.
Все следующие опции соответствуют опциям файла конфигурации electrode_setupsheets.con, находящегося в папке:
C:\Program Files\Autodesk\PowerShapexxxxx\file\electrode
- Наименование
- Скрыть
- Показать патроны
- Показать деталь
- Изменить размер
- Показывать выноски
- Размер шрифта текста выноски
- Показать вектор прожига
- Показать размеры
- Размеры шрифта
- Локальная СК
При изменении этих опций соответствующие изменения происходят в файле конфигурации. Диалог Управление картами наладки контролирует, каким образом происходит применение этих изменений.
